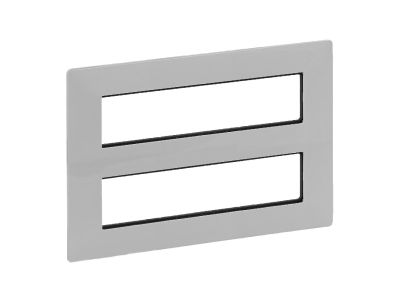

Uchwyt montażowy z ramką 4 x 2 moduły aluminium , Valena Life | 752346 Legrand

Opis i Kluczowe Cechy

Uchwyt montażowy z ramką 4 x 2 moduły w kolorze aluminium, marki Valena Life (symbol 752346), to dedykowane akcesorium do estetycznego i trwałego osadzenia mechanizmów serii Mosaic. Wykonany z aluminium łączy nowoczesny wygląd z wytrzymałością, a format 4 moduły szerokości i 2 rzędy wysokości umożliwia montaż wielu przycisków, gniazd lub modułów sterowniczych w jednej ramce.

• Wymiar 4 x 2 moduły: Umożliwia zabudowę do 8 mechanizmów Mosaic w jednej ramce (4 w poziomie, 2 w pionie), co zwiększa funkcjonalność instalacji bez zajmowania dodatkowej powierzchni.
• Materiał – aluminium: Gwarantuje odporność na korozję i uszkodzenia mechaniczne, a także nadaje elegancki, nowoczesny wygląd pasujący do wnętrz biurowych i prywatnych.
• Kompatybilność z systemem Mosaic: Przeznaczony do montażu mechanizmów Mosaic (np. przyciski, przełączniki, gniazda), co zapewnia pełną swobodę konfiguracji.
• Kompatybilność z puszkami Batibox: Współpracuje z otwartymi puszkami podtynkowymi Batibox nr ref. 080126, co ułatwia instalację w standardowych puszkach instalacyjnych.
• Montaż bez narzędzi (klik): Mechanizmy Mosaic zatrzaskują się w ramce bez potrzeby użycia śrub, co przyspiesza montaż i demontaż.

Zgodność z Normami

Uchwyt montażowy Valena Life został zaprojektowany zgodnie z obowiązującymi normami europejskimi (CE) oraz standardami jakości marki Legrand. Jako część systemu Mosaic, spełnia wymagania dla akcesoriów instalacyjnych stosowanych w budownictwie mieszkaniowym i użyteczności publicznej.

Zastosowanie

Uchwyt z ramką 4x2 moduły służy jako element montażowy dla mechanizmów Mosaic, umożliwiając tworzenie estetycznych i funkcjonalnych paneli sterowania w różnych lokalizacjach.

• W rozdzielnicach i szafach sterowniczych do grupowania przycisków, przełączników i sygnalizatorów.
• Na stanowiskach operatorskich maszyn do tworzenia czytelnych paneli z wieloma funkcjami (sterowanie, sygnalizacja).
• W instalacjach domowych i biurowych do eleganckiego wykończenia zestawów gniazd i łączników w puszkach podtynkowych.
• W systemach automatyki budynkowej do montażu modułów sterujących oświetleniem, roletami czy ogrzewaniem.

Wskazówki Montażowe

Montaż uchwytu z ramką może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP lub instalatora elektryka. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Ramkę należy mocować do otwartej puszki Batibox (nr ref. 080126) lub do powierzchni ściany za pomocą odpowiednich śrub (nie dołączonych). Mechanizmy Mosaic wciska się w ramkę aż do zatrzaśnięcia. Przekroje przewodów oraz ewentualne obciążenia styków dobieraj zgodnie z dokumentacją techniczną stosowanych mechanizmów. Zachowaj zalecane przez producenta odległości od źródeł ciepła i wilgoci.

FAQ

• Czy ramka jest podświetlana? Nie, ramka nie posiada własnego podświetlenia. Jest to uchwyt montażowy, w którym montuje się mechanizmy Mosaic – jeśli potrzebujesz podświetlenia, wybierz przycisk lub przełącznik z diodą LED z tej serii.
• Jaki stopień ochrony ma ramka? Stopień ochrony zależy od zastosowanego mechanizmu i sposobu montażu. Sama ramka jako element konstrukcyjny nie posiada klasy IP – montaż w puszce podtynkowej zazwyczaj zapewnia ochronę przed dotykiem, ale nie jest wodoodporna.
• Czy mogę zamontować w ramce mechanizmy innych producentów? Nie. Ramka jest dedykowana wyłącznie do mechanizmów Mosaic (oryginalnych lub licencjonowanych). Mechanizmy innych systemów (np. standard 45×45 mm) nie pasują do zatrzasków i wymiarów modułu Mosaic.
