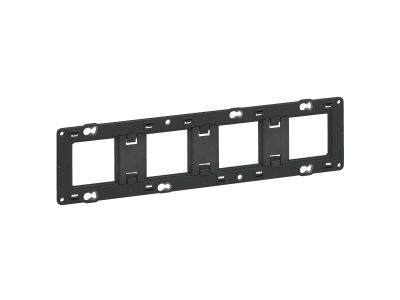

Uchwyt montażowy uniwersalny, 10 lub 4x2 moduły Mosaic | 080254 Legrand

Opis i Kluczowe Cechy

Uchwyt montażowy uniwersalny Mosaic o symbolu 080254 to wszechstronne akcesorium przeznaczone do instalacji w systemie modułowym Mosaic. Umożliwia montaż 10 modułów poziomych w jednym rzędzie lub 4 modułów w pionie oraz 2 modułów w poziomie (4 x 2 moduły poziome), co zapewnia elastyczność aranżacji w rozdzielnicach i szafach sterowniczych. W zestawie dostarczana jest pokrywa ochronna zabezpieczająca wnętrze przed kurzem i przypadkowym kontaktem.

• Uniwersalna konfiguracja modułów: Możliwość montażu 10 modułów w rzędzie lub 4 x 2 moduły poziome – pozwala dostosować układ do potrzeb konkretnej instalacji, optymalizując przestrzeń w rozdzielnicy.
• Pokrywa ochronna w zestawie: Zabezpiecza wnętrze przed kurzem i wilgocią podczas eksploatacji, a także chroni przed przypadkowym dotknięciem elementów pod napięciem (przy zachowaniu pozostałych środków bezpieczeństwa).
• Kompatybilność z systemem Mosaic: Przeznaczony do współpracy z aparaturą modułową Mosaic, gwarantuje łatwy i szybki montaż bez dodatkowych modyfikacji.
• Solidna konstrukcja: Wykonany z materiałów odpornych na obciążenia mechaniczne, zapewnia stabilne mocowanie modułów nawet w trudnych warunkach przemysłowych.
• Łatwy montaż na szynie TH35: Standardowy system zatrzaskowy umożliwia szybkie osadzenie na szynie DIN, co skraca czas instalacji.

Zgodność z Normami

Uchwyt montażowy Mosaic został zaprojektowany zgodnie z ogólnymi europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i ochrony środowiska. Ze względu na charakter akcesorium, nie podlegają mu szczegółowe normy produktowe dla aparatury elektrycznej.

Zastosowanie

Uchwyt montażowy uniwersalny Mosaic znajduje zastosowanie głównie w rozdzielnicach, szafach sterowniczych oraz pulpita operatorskich, gdzie wymagane jest uporządkowane i osłonięte rozmieszczenie modułów.

• Montaż przycisków sterowniczych, przełączników, sygnalizatorów i innych modułów Mosaic w centralach sterowania.
• Tworzenie paneli operatorskich z 10 modułami w jednym rzędzie – idealne do kompaktowych rozdzielnic.
• Konfiguracja 4 x 2 moduły poziome w przypadku ograniczonej wysokości montażu (np. w płytkich szafkach).
• Instalacja w obiektach przemysłowych, biurowych i użyteczności publicznej jako element systemu Mosaic.

Wskazówki Montażowe

Montaż uchwytu może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Uchwyt montuje się na standardowej szynie TH35 (DIN35) poprzez zatrzaśnięcie. Moduły Mosaic osadza się w uchwycie zgodnie z instrukcją producenta. Mocowania nie wymagają dokręcania – stosuje się wyłącznie siłę ręczną. W przypadku stosowania pokrywy ochronnej, należy upewnić się, że jest prawidłowo zatrzaśnięta. Dobór przewodów do modułów odbywa się zgodnie z obciążalnością prądową i przekrojem – uchwyt nie wpływa na parametry elektryczne.

FAQ

• Ile modułów mogę zamontować w tym uchwycie? Uchwyt umożliwia montaż 10 modułów w jednym rzędzie poziomym lub 4 modułów w pionie i 2 w poziomie (łącznie 8 modułów w konfiguracji 4 x 2). Szczegółowe ułożenie zależy od wybranego wariantu montażu.
• Czy uchwyt ma jakąś ochronę przed kurzem? Tak, w zestawie znajduje się pokrywa ochronna, która zabezpiecza wnętrze przed kurzem i zanieczyszczeniami podczas pracy. Stopień ochrony zależy od samej rozdzielnicy – uchwyt nie posiada własnego IP.
• Jaki jest stopień ochrony uchwytu? Uchwyt jako element montażowy nie ma przypisanego stopnia ochrony IP. Izolację i szczelność zapewnia obudowa rozdzielnicy. Pokrywa ochronna służy głównie do zabezpieczenia mechanicznego przed przypadkowym kontaktem.
