Uchwyt montażowy, 2x6 lub 2x8 lub 2x2x2 moduły poziomo | 080266 Legrand

Opis i Kluczowe Cechy

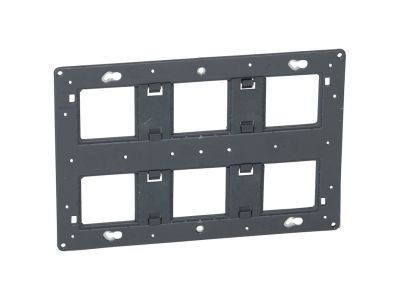

Uchwyt montażowy o symbolu 080266 to akcesorium przeznaczone do poziomego łączenia aparatury modułowej w rozdzielnicach. Umożliwia tworzenie konfiguracji: 2x6, 2x8 lub 2x3x2 modułów, co zapewnia dużą elastyczność w projektowaniu układów sterowania. Produkt wykonany bez osłony ochronnej, dlatego montaż powinien być realizowany w obudowach zamykanych, z dostępem wyłącznie dla uprawnionego personelu.

• Elastyczna konfiguracja: możliwość zestawienia 2x6 (12 modułów), 2x8 (16 modułów) lub 2x3x2 (12 modułów) – pozwala dopasować układ do potrzeb instalacji, optymalizując miejsce w rozdzielnicy.
• Montaż poziomy: dedykowany do układania aparatury w rzędach poziomych, co ułatwia prowadzenie przewodów i zwiększa czytelność rozdzielnicy.
• Kompatybilność z aparaturą modułową: uchwyt przeznaczony jest do standardowych modułów o szerokości 17,5 mm, stosowanych w wyłącznikach, stycznikach, przyciskach i przełącznikach.
• Brak osłony ochronnej: konstrukcja przewidziana do stosowania w obudowach z IP odpowiednim dla warunków pracy – wymaga zabudowy w rozdzielnicy zamykanej na klucz lub plombowanej.
• Łatwa instalacja: uchwyt mocowany bezpośrednio na szynie lub w obudowie – szczegółowe wytyczne montażu znajdują się w dokumentacji producenta.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz standardów DIN stosowanych w aparaturze modułowej. Posiada oznaczenie CE. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta gwarantują bezpieczeństwo instalacji.

Zastosowanie

Uchwyt montażowy 080266 znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i elastyczne rozmieszczenie aparatury modułowej w rozdzielnicach. Przeznaczony do profesjonalnych instalacji w budynkach użyteczności publicznej, przemysłowych oraz mieszkalnych.

• Tworzenie zestawów aparatury modułowej w rozdzielnicach głównych i podrozdzielnicach – np. zestaw styczników, wyłączników, przycisków sterowniczych.
• Organizacja miejsca w szafach sterowniczych przy budowie układów automatyki – łączenie modułów w jeden zwarty blok.
• Rozbudowa istniejących rozdzielnic o dodatkowe grupy modułów – uchwyt pozwala na dodanie 12 lub 16 modułów w jednym rzędzie poziomym.
• Zastosowanie w projektach, gdzie wymagane jest oddzielne grupowanie aparatury (np. oddzielne obwody oświetleniowe i siłowe) – konfiguracja 2x3x2 umożliwia utworzenie trzech bloków po 4 moduły każdy.

Wskazówki Montażowe

Montaż uchwytu oraz wszelkich prac w rozdzielnicy mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Uchwyt montuje się na szynie TH35 (DIN) lub bezpośrednio w obudowie zgodnie z instrukcją producenta. Momenty dokręcania śrub oraz przekroje przewodów dobierać do obciążenia danej aparatury – w przypadku samego uchwytu (element konstrukcyjny) nie występują przewody, ale należy uwzględnić przepisy dotyczące prowadzenia przewodów wewnątrz rozdzielnicy. Po zamontowaniu aparatury zaleca się wykonanie pomiarów izolacji i sprawdzenie poprawności połączeń.

FAQ

• Czy uchwyt posiada osłonę ochronną? Nie, uchwyt 080266 jest dostarczany bez osłony ochronnej. Należy go stosować w obudowach zamykanych, np. w rozdzielnicach z drzwiczkami, aby uniemożliwić dostęp do części czynnych osobom nieupoważnionym.
• Jakie konfiguracje modułów są możliwe? Uchwyt umożliwia zestawienie 2x6 modułów (12 szt.), 2x8 modułów (16 szt.) lub 2x3x2 modułów (12 szt.) – wszystkie w układzie poziomym. Wymiary poszczególnych bloków są zgodne z wymiarami standardowego modułu 17,5 mm.
• Czy uchwyt można montować w dowolnej rozdzielnicy? Tak, pod warunkiem że rozdzielnica ma odpowiednią głębokość i umożliwia zamocowanie uchwytu w pozycji poziomej. Przed montażem należy sprawdzić zgodność wymiarową z dokumentacją producenta.
