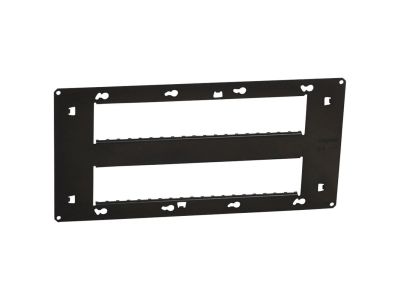

Uchwyt montażowy, 2x10 moduły poziomo | 080268 Legrand

Opis i Kluczowe Cechy

Uchwyt montażowy oznaczony symbolem 080268 przeznaczony jest do instalacji dwóch rzędów po 10 modułów w układzie poziomym. Umożliwia stabilne mocowanie aparatury modułowej w rozdzielnicach i szafach sterowniczych, ułatwiając organizację przestrzeni i prowadzenie przewodów.

• Liczba modułów: 2 x 10 modułów (20 TE) – pozwala na zabudowę do 20 jednostek modułowych w dwóch poziomych rzędach, co optymalizuje wykorzystanie miejsca w rozdzielnicy.
• Montaż poziomy: Konstrukcja przystosowana do układania aparatury w dwóch rzędach obok siebie, co zwiększa przejrzystość szafy i ułatwia okablowanie.
• Kompatybilność z szyną TH35: Uchwyt montowany na standardowej szynie DIN 35 mm – szybka i pewna instalacja bez potrzeby dodatkowych narzędzi.
• Wytrzymałość mechaniczna: Solidne wykonanie zapewnia długotrwałe, odporne na odkształcenia mocowanie nawet przy pełnym obłożeniu modułami.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami (DIN) oraz posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania norm serii IEC/EN 60670.

Zastosowanie

Uchwyt montażowy 080268 stosuje się w rozdzielnicach elektrycznych i szafach sterowniczych do porządkowania aparatury modułowej. Jest idealnym rozwiązaniem dla instalatorów potrzebujących zwiększyć liczbę modułów w ograniczonej przestrzeni.

• Montaż dwóch rzędów wyłączników nadprądowych, różnicowoprądowych lub styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Organizacja szaf sterowniczych w automatyce budynkowej – oddzielenie obwodów sterujących od wykonawczych.
• Rozbudowa istniejących rozdzielnic o dodatkowe rzędy modułów bez konieczności wymiany całej szafy.
• Stosowanie w systemach oświetlenia awaryjnego i sygnalizacji – szybki montaż dodatkowych modułów.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Uchwyt montuje się na szynie TH35 (DIN), mocując go zgodnie z instrukcją producenta. Należy zwrócić uwagę na dobry docisk, aby zapewnić stabilność. Przekroje przewodów dobierać zgodnie z obciążalnością prądową dla danego obwodu.

FAQ

• Czy uchwyt pasuje do standardowej szyny DIN? Tak, uchwyt montażowy 080268 jest przeznaczony do montażu na szynie TH35 (35 mm), zgodnej z normą DIN EN 60715.
• Ile modułów można zamontować? Uchwyt umożliwia zabudowę 2 x 10 modułów (20 jednostek modułowych) w układzie poziomym, po jednym rzędzie nad drugim.
• Czy do montażu potrzebne są dodatkowe akcesoria? Uchwyt montuje się bezpośrednio na szynie DIN – nie wymaga dodatkowych elementów mocujących. W zależności od obudowy rozdzielnicy może być konieczne przymocowanie uchwytu do niej za pomocą śrub (wg instrukcji producenta).
