Uchwyt mocujący Lina25 na drzwi | 036642 Legrand

Opis i Kluczowe Cechy

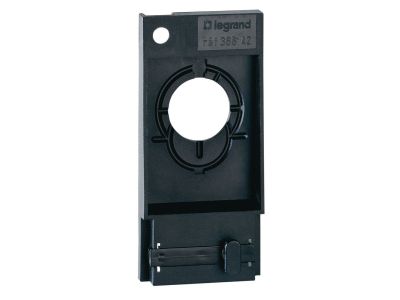

Uchwyt mocujący Lina25 na drzwi (symbol 036642) to dedykowane akcesorium do kanałów grzebieniowych systemu Lina25. Został zaprojektowany do szybkiego i pewnego montażu lampek kontrolnych oraz przycisków o średnicy 22 mm bezpośrednio na drzwiach szaf sterowniczych. Dzięki mechanizmowi blokady 1/4 obrotu instalacja odbywa się bez użycia narzędzi, co znacząco skraca czas prac aranżacyjnych.

• Średnica otworu 22 mm: Uniwersalne dopasowanie do standardowych lampek sygnalizacyjnych i przycisków sterowniczych, co eliminuje potrzebę stosowania dodatkowych adapterów.
• Montaż na drzwiach szafy: Umożliwia wyniesienie elementów sterowania i sygnalizacji na zewnątrz rozdzielnicy, poprawiając dostępność i czytelność pulpitu operatorskiego.
• Kompatybilność z kanałami grzebieniowymi Lina25: Idealnie współpracuje z systemem prowadzenia przewodów Lina25, zachowując estetykę i porządek wewnątrz szafy.
• Mechanizm 1/4 obrotu: Zapewnia szybkie mocowanie i demontaż bez potrzeby użycia narzędzi – oszczędność czasu podczas konfiguracji i późniejszej konserwacji.
• Solidne wykonanie: Przeznaczony do wielokrotnego użytku, odporny na obciążenia mechaniczne występujące w typowych warunkach przemysłowych.

Zgodność z Normami

Uchwyt mocujący Lina25 na drzwi został zaprojektowany zgodnie z ogólnymi wymaganiami dla akcesoriów montażowych stosowanych w rozdzielnicach niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający spełnienie europejskich dyrektyw dotyczących bezpieczeństwa i jakości. Ponieważ jest elementem mechanicznym, nie podlega bezpośrednio normom dla aparatury elektrycznej.

Zastosowanie

Uchwyt Lina25 sprawdza się wszędzie tam, gdzie istnieje potrzeba umieszczenia elementów sygnalizacji i sterowania na drzwiach szafy sterowniczej, zwłaszcza w instalacjach wykorzystujących system kanałów grzebieniowych.

• Montaż lampek sygnalizacyjnych Ø22 mm na drzwiach rozdzielnic głównych i podrozdzielnic.
• Instalacja przycisków sterowniczych Ø22 mm w szafach automatyki przemysłowej.
• Rozbudowa istniejących układów o dodatkowe elementy kontrolne bez konieczności modyfikacji wewnętrznych szyn montażowych.
• Tworzenie kompaktowych pulpitów operatorskich z wykorzystaniem systemu kanałów grzebieniowych Lina25.

Wskazówki Montażowe

Montaż uchwytu Lina25 na drzwiach szafy sterowniczej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej szafie. Uchwyt przeznaczony jest do montażu w otworze o średnicy 22 mm wyciętym w płycie drzwiowej (zalecany materiał: blacha stalowa o grubości do 3 mm). Mocowanie odbywa się przez obrót o 1/4 obrotu – nie wymaga dokręcania śrub. Należy upewnić się, że zatrzask jest całkowicie zablokowany. Przekrój przewodów podłączanych do lampki lub przycisku należy dobrać zgodnie z prądem znamionowym danego elementu. Producent nie podaje momentu dokręcania – montaż jest beznarzędziowy. Po zakończeniu prac zaleca się sprawdzenie poprawności działania wszystkich elementów.

FAQ

• Czy uchwyt Lina25 pasuje do wszystkich kanałów grzebieniowych tej serii? Tak, uchwyt został zaprojektowany specjalnie dla systemu kanałów grzebieniowych Lina25. Gwarantuje to pełną kompatybilność mechaniczną i estetyczne dopasowanie.
• Jaki stopień ochrony IP ma zamontowany uchwyt? Uchwyt sam w sobie nie posiada deklarowanego stopnia ochrony. Montowany na drzwiach szafy sterowniczej nie wpływa na IP całego zestawu – szczelność zależy od zastosowanej lampki/przycisku oraz uszczelki w otworze drzwiowym.
• Czy montaż wymaga specjalnych narzędzi? Nie, mechanizm blokady 1/4 obrotu umożliwia instalację w kilka sekund bez użycia jakichkolwiek narzędzi. Demontaż odbywa się analogicznie w celu ponownego wykorzystania uchwytu.
