Uchwyt końcowy 4x70-120 Z404 | Z404 ALPAR

Opis i Kluczowe Cechy

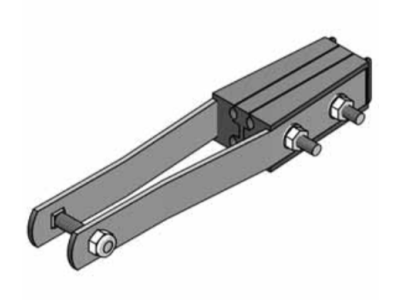

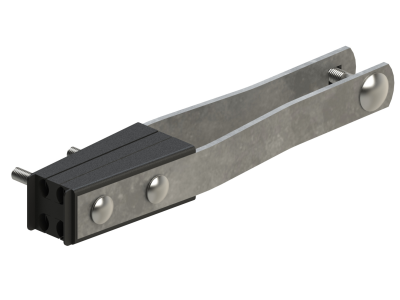

Uchwyt końcowy Z404 marki ALPAR to profesjonalne rozwiązanie przeznaczone do pewnego i trwałego kotwienia izolowanych przewodów napowietrznych. Konstrukcja uchwytu opiera się na wykorzystaniu nowoczesnych tworzyw sztucznych nowej generacji, które charakteryzują się wyjątkową odpornością na promieniowanie UV oraz zmienne wpływy atmosferyczne, co jest kluczowe dla zachowania ciągłości eksploatacji w trudnych warunkach zewnętrznych. Elementy przytrzymujące przewód zostały zaprojektowane tak, aby równomiernie rozkładać siły nacisku, co eliminuje ryzyko uszkodzenia izolacji żył roboczych.

• Wysoka wytrzymałość mechaniczna: Dla przekrojów 4x70-120 mm² dopuszczalne obciążenie wynosi aż 16 kN, co gwarantuje stabilność naciągu nawet przy dużych rozpiętościach przęseł.
• Odporność środowiskowa: Zastosowane polimery są niewrażliwe na procesy starzenia wywołane słońcem, mrozem czy wilgocią.
• Uniwersalność: Produkt obsługuje szeroki zakres przekrojów, w tym warianty 4x25-50 mm² (z obciążeniem do 10 kN) oraz 4x70-120 mm².

Zgodność z Normami

Uchwyt końcowy Z404 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do elektroenergetycznych linii napowietrznych. Materiały izolacyjne użyte w procesie produkcji spełniają wymagania w zakresie wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Dzięki zastosowaniu wysokiej jakości komponentów, produkt zapewnia pełne bezpieczeństwo pracy w systemach izolowanych AsXS(n), minimalizując ryzyko awarii mechanicznych i elektrycznych.

Zastosowanie

Głównym przeznaczeniem uchwytu Z404 jest praca w systemach izolowanych elektroenergetycznych linii napowietrznych niskiego napięcia. Jest on dedykowany do współpracy z przewodami typu AsXS(n). Urządzenie służy do skutecznego zamocowania przewodów do konstrukcji wsporczych, takich jak słupy żelbetowe, wirowane czy drewniane, przy wykorzystaniu standardowych haków montażowych. Jest to niezbędny element przy budowie przyłączy oraz głównych magistral napowietrznych, gdzie wymagane jest pewne zakończenie sekcji naciągowej.

Wskazówki Montażowe

Montaż uchwytu końcowego Z404 powinien być przeprowadzany przez wykwalifikowany personel przy zachowaniu zasad BHP obowiązujących przy pracach na wysokościach. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dobór haka: Należy upewnić się, że hak montażowy na słupie jest kompatybilny z uchem uchwytu i posiada odpowiednią wytrzymałość mechaniczną.
• Ułożenie żył: Przewody wiązki AsXS(n) powinny być starannie ułożone w elementach przytrzymujących, aby uniknąć ich krzyżowania się wewnątrz zacisku.
• Naciąg: Po umieszczeniu przewodu w uchwycie należy wykonać naciąg końcowy zgodnie z tabelami zwisów dla danej temperatury otoczenia, nie przekraczając dopuszczalnego obciążenia 16 kN dla największych przekrojów.
• Kontrola: Po zakończeniu prac należy zweryfikować poprawność zablokowania elementów klinujących w korpusie uchwytu.

FAQ

1. Czy uchwyt Z404 wymaga użycia specjalistycznych narzędzi do zaciskania?
Nie, konstrukcja uchwytu pozwala na montaż bez użycia prasek hydraulicznych. Blokowanie przewodu następuje poprzez mechanizm klinowy, który zaciska się pod wpływem siły naciągu przewodu.

2. Czy produkt jest odporny na korozję?
Tak, dzięki wykonaniu głównych elementów z tworzyw sztucznych nowej generacji, uchwyt jest całkowicie odporny na korozję elektrochemiczną, co daje mu przewagę nad uchwytami metalowymi w środowiskach o dużym zasoleniu lub zanieczyszczeniu przemysłowym.

3. Jakie przewody można montować w tym uchwycie?
Uchwyt jest dedykowany do izolowanych przewodów napowietrznych typu AsXS(n) o przekrojach od 4x25 mm² do 4x120 mm².
