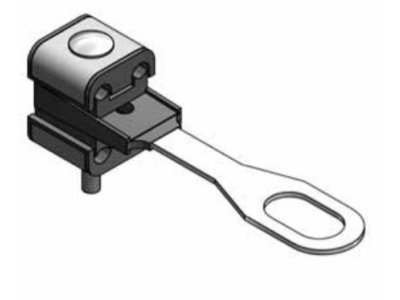

Uchwyt końcowy 4x16-35 Z202 | Z202 ALPAR

Opis i Kluczowe Cechy

Uchwyt końcowy Z202 marki ALPAR to profesjonalne rozwiązanie przeznaczone do pewnego i trwałego kotwienia izolowanych przewodów napowietrznych. Konstrukcja uchwytu została zoptymalizowana pod kątem pracy w trudnych warunkach środowiskowych. Obejma wykonana ze specjalnego stopu aluminium charakteryzuje się wysoką odpornością na korozję, co jest kluczowe dla zachowania integralności mechanicznej sieci przez dziesięciolecia. Elementy dociskowe wykonano z nowoczesnych tworzyw sztucznych, które wykazują pełną niewrażliwość na promieniowanie UV oraz ekstremalne wahania temperatur.

• Szeroki zakres przekrojów: Obsługa przewodów o przekroju poprzecznym od 16 mm² do 35 mm² (układ 4-żyłowy) pozwala na uniwersalne zastosowanie w przyłączach abonenckich i liniach magistralnych.
• Wysoka wytrzymałość mechaniczna: Dopuszczalne obciążenie robocze wynosi aż 12,2 kN, co gwarantuje bezpieczeństwo instalacji nawet przy dużych rozpiętościach przęseł i oblodzeniu.
• Zabezpieczenie antykorozyjne: Zaczep oraz śruba M8 zostały poddane procesowi cynkowania ogniowego, co zapewnia wieloletnią ochronę przed utlenianiem w środowisku zewnętrznym.
• Stabilność docisku: Zastosowanie sprężyn z drutu sprężynowego ułatwia montaż i zapewnia stały nacisk na izolację przewodu bez ryzyka jej uszkodzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w energetyce zawodowej, dotyczącymi osprzętu do linii napowietrznych izolowanych. Materiały użyte do produkcji, w tym stal cynkowana ogniowo oraz stopy aluminium, spełniają wymagania w zakresie odporności na korozję elektrochemiczną oraz starzenie pod wpływem czynników atmosferycznych. Zastosowane tworzywa sztuczne przechodzą testy starzeniowe, co potwierdza ich przydatność do eksploatacji w systemach AsXS(n).

Zastosowanie

Uchwyt końcowy Z202 znajduje szerokie zastosowanie w budowie i modernizacji elektroenergetycznych sieci napowietrznych niskiego napięcia. Jest dedykowany do:

• Mocowania izolowanych przewodów samonośnych typu AsXS oraz AsXSn do elewacji budynków.
• Kotwienia linii na słupach energetycznych (żerdziach betonowych i drewnianych) przy wykorzystaniu standardowych haków montażowych.
• Realizacji zakończeń linii napowietrznych oraz sekcjonowania naciągów w trudnym terenie.

Wskazówki Montażowe

Aby zapewnić deklarowane parametry mechaniczne i długowieczność instalacji, należy przestrzegać poniższych wytycznych:

• Moment dokręcania: Śrubę M8 należy dokręcać z momentem wynoszącym dokładnie 22 Nm. Użycie klucza dynamometrycznego jest zalecane, aby uniknąć zbyt słabego trzymania przewodu lub uszkodzenia gwintu.
• Pozycjonowanie: Przewody powinny być równomiernie ułożone w częściach dociskowych, aby siły rozciągające rozkładały się symetrycznie na wszystkie cztery żyły.
• Kompatybilność: Uchwyt należy montować na atestowanych hakach o odpowiedniej średnicy, co zapobiega przedwczesnemu zużyciu zaczepu stalowego.

FAQ

1. Czy uchwyt Z202 może być stosowany z przewodami o mniejszym przekroju niż 16 mm²?
Nie, konstrukcja elementów dociskowych jest zoptymalizowana dla zakresu 16-35 mm². Zastosowanie mniejszych przekrojów może nie zapewnić wymaganej siły trzymania 12,2 kN.

2. Czy elementy plastikowe nie skruszeją po kilku latach na słońcu?
Nie, części dociskowe wykonane są z nowej generacji polimerów odpornych na promieniowanie UV, co zapobiega degradacji struktury materiału pod wpływem światła słonecznego.

3. Czy śruba M8 wymaga dodatkowego smarowania przed montażem?
Śruba jest cynkowana ogniowo i przygotowana do montażu, jednak w środowiskach o bardzo wysokim zasoleniu można zastosować smar miedziowy lub techniczny dla ułatwienia ewentualnego demontażu w przyszłości.
