Uchwyt końcowy 2x16-35 Z201 | Z201 ALPAR

Opis i Kluczowe Cechy

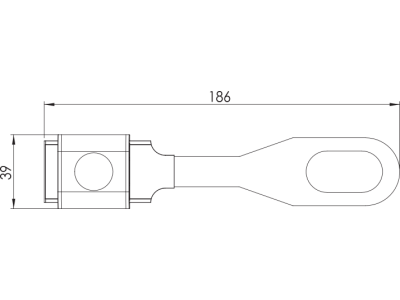

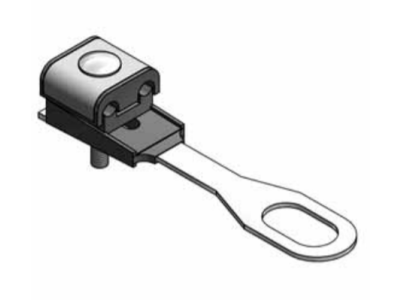

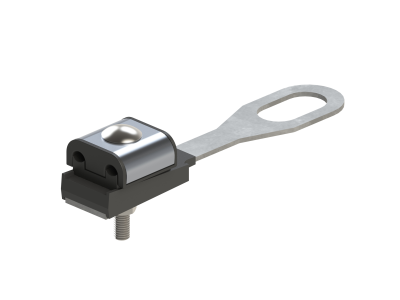

Uchwyt końcowy Z201 marki ALPAR to profesjonalne rozwiązanie przeznaczone do pewnego i trwałego kotwienia izolowanych przewodów napowietrznych. Konstrukcja uchwytu została zoptymalizowana pod kątem pracy w trudnych warunkach zewnętrznych. Obejma wykonana ze specjalnego stopu aluminium charakteryzuje się wysoką odpornością na korozję, co jest kluczowe dla zachowania integralności mechanicznej sieci przez dziesięciolecia. Elementy dociskowe wykonano z nowoczesnych tworzyw sztucznych, które są w pełni odporne na degradację pod wpływem promieniowania UV oraz zmiennych warunków atmosferycznych.

• Szeroki zakres przekrojów: Obsługuje przewody o przekroju poprzecznym od 16 mm² do 35 mm², co zapewnia uniwersalność zastosowań w przyłączach dwużyłowych.
• Wysoka wytrzymałość mechaniczna: Dopuszczalne obciążenie statyczne wynosi aż 7,7 kN, co gwarantuje bezpieczeństwo instalacji nawet przy dużych rozpiętościach przęseł.
• Nakrętka zrywalna: Model Z201Z wyposażony jest w nakrętkę zrywalną, która wymusza zastosowanie odpowiedniego momentu dokręcania (22 Nm), eliminując ryzyko uszkodzenia izolacji przewodu lub niedokręcenia zacisku.
• Ochrona antykorozyjna: Zaczep oraz śruba M8 zostały poddane procesowi cynkowania ogniowego, co stanowi najwyższy standard ochrony przed utlenianiem w środowisku zewnętrznym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w elektroenergetyce napowietrznej. Zastosowane materiały, takie jak stal cynkowana ogniowo oraz aluminium odporne na korozję, spełniają wymagania dotyczące trwałości osprzętu liniowego. Wykorzystanie sprężyn z drutu sprężynowego cynkowanego zapewnia stały docisk i kompensację luzów wynikających z pracy termicznej przewodu, co jest zgodne z dobrą praktyką inżynierską w budowie linii AsXS(n).

Zastosowanie

Uchwyt końcowy Z201 znajduje szerokie zastosowanie w budowie i modernizacji elektroenergetycznych sieci izolowanych. Jest dedykowany do:

• Mocowania końcowego (odciągowego) przewodów napowietrznych typu AsXS oraz AsXSn.
• Realizacji przyłączy napowietrznych do budynków mieszkalnych i obiektów przemysłowych.
• Montażu przewodów na słupach elektroenergetycznych przy użyciu standardowych haków montażowych.
• Zapewnienia odpowiedniego naciągu linii przy zachowaniu pełnego bezpieczeństwa izolacji żył roboczych.

Wskazówki Montażowe

Podczas montażu uchwytu Z201 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy dążyć do osiągnięcia momentu 22 Nm. W wersji z nakrętką zrywalną proces kończy się automatycznie po urwaniu łba, co sygnalizuje poprawne zamocowanie.
• Pozycjonowanie przewodu: Przewody o przekroju 2x16-35 mm² powinny być równomiernie ułożone w częściach dociskowych, aby uniknąć punktowych spiętrzeń naprężeń.
• Haki montażowe: Zaczep uchwytu jest kompatybilny ze standardowymi hakami nakrocznymi i ściennymi. Przed zawieszeniem należy sprawdzić stan techniczny haka.
• Narzędzia: Zaleca się stosowanie kluczy nasadowych o odpowiednim rozmiarze dla śruby M8, aby uniknąć ześlizgiwania się narzędzia podczas pracy na wysokości.

FAQ

1. Czy uchwyt Z201 może być stosowany do przewodów czterożyłowych?
Prezentowany model jest dedykowany do układów dwużyłowych (2x16-35 mm²). Do linii czterożyłowych należy zastosować uchwyty o odpowiedniej konfiguracji szczęk dociskowych.

2. Jaką rolę pełnią sprężyny w konstrukcji uchwytu?
Sprężyny z drutu sprężynowego ułatwiają montaż, utrzymując części dociskowe w odpowiedniej pozycji przed dokręceniem śruby, oraz wspomagają stabilność zacisku w trakcie eksploatacji.

3. Czy tworzywo sztuczne nie skruszeje po kilku latach na słońcu?
Nie, elementy dociskowe wykonano z nowej generacji polimerów stabilizowanych przeciw promieniowaniu UV, co zapewnia im wieloletnią żywotność w bezpośrednim nasłonecznieniu.
