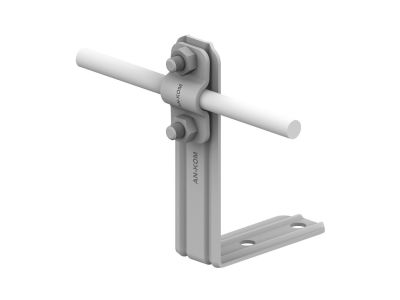

Uchwyt kątowy prosty Hd=105 mm Z-śruba /OG/ TYP AN-10/OG/-N1 | C192589 An-kom

Opis i Kluczowe Cechy

Uchwyt kątowy prosty TYP AN-10/OG/-N1 to profesjonalny element montażowy zaprojektowany przez renomowanego producenta osprzętu odgromowego, firmę AN-KOM. Produkt charakteryzuje się wysokością dystansową wynoszącą 105 mm, co pozwala na zachowanie bezpiecznego odstępu od podłoża lub elewacji, minimalizując ryzyko uszkodzeń termicznych podczas odprowadzania prądu piorunowego. Wykonanie w technologii ocynku ogniowego (OG) gwarantuje najwyższą odporność na korozję atmosferyczną, co jest kluczowe dla zachowania ciągłości i estetyki instalacji przez dziesięciolecia. Solidna konstrukcja zintegrowana ze śrubą zaciskową typu Z-śruba umożliwia pewne i stabilne mocowanie drutu odgromowego, eliminując ryzyko poluzowania się połączenia pod wpływem drgań lub parcia wiatru.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej (LPS). Zastosowanie powłoki cynkowej metodą ogniową odpowiada wymaganiom normy PN-EN ISO 1461, co przekłada się na długowieczność elementu nawet w środowiskach o wysokiej klasie korozyjności. Uchwyt spełnia parametry mechaniczne wymagane przez serię norm PN-EN 62561, co potwierdza jego zdolność do bezpiecznego przenoszenia prądów udarowych oraz wytrzymałość na obciążenia mechaniczne występujące w instalacjach zewnętrznych.

Zastosowanie

Uchwyt kątowy prosty AN-10/OG/-N1 znajduje szerokie zastosowanie w profesjonalnych systemach odgromowych budynków mieszkalnych, przemysłowych oraz użyteczności publicznej. Jest idealnym rozwiązaniem do prowadzenia przewodów odprowadzających na ścianach budynków oraz konstrukcjach stalowych. Dzięki wysokości 105 mm, uchwyt ten doskonale sprawdza się w sytuacjach, gdzie wymagane jest odsunięcie instalacji od palnych elementów elewacji lub w celu ominięcia drobnych nierówności architektonicznych. Może być stosowany zarówno w układach pionowych, jak i poziomych, zapewniając estetyczne i bezpieczne prowadzenie drutu.

Wskazówki Montażowe

• Montaż uchwytu należy przeprowadzić przy użyciu kołków rozporowych lub wkrętów dostosowanych do rodzaju podłoża (beton, cegła, konstrukcja stalowa).
• Zaleca się zachowanie równomiernych odstępów między uchwytami (zazwyczaj co 0,75 m do 1 m) w celu zapewnienia odpowiedniej sztywności drutu odgromowego.
• Podczas dokręcania Z-śruby należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i mechaniczny bez deformacji drutu.
• W przypadku montażu na elewacjach ocieplonych, należy zastosować odpowiednie tuleje dystansowe lub kołki do termoizolacji, aby nie naruszyć ciągłości izolacji cieplnej budynku.

FAQ

• Czy uchwyt jest odporny na rdzę? Tak, dzięki procesowi cynkowania ogniowego uchwyt posiada grubą warstwę ochronną, która chroni stal przed utlenianiem przez wiele lat, nawet w trudnych warunkach pogodowych.
• Jaki drut można zamocować w tym uchwycie? Uchwyt jest przystosowany do standardowych średnic drutów odgromowych stosowanych w polskim budownictwie (najczęściej 8 mm lub 10 mm).
• Co oznacza parametr Hd=105 mm? Jest to wysokość wspornika mierzona od podstawy do miejsca mocowania drutu, co określa dystans instalacji od ściany.
