Uchwyt kątowy, 10.1 CU | 91000103 Elko-Bis

Alternatywny kod produktu: 10.1 CU

Opis i Kluczowe Cechy

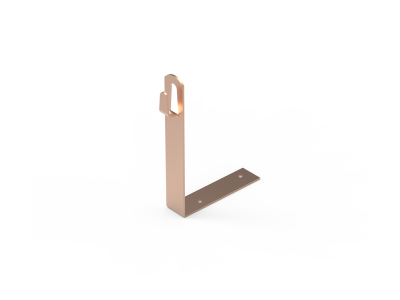

Uchwyt kątowy o szerokości 10.1 CU (symbol 91000103) to praktyczne akcesorium montażowe umożliwiające instalację aparatury modułowej w pozycji kątowej. Dzięki zastosowaniu uchwytu można optymalnie wykorzystać przestrzeń w rozdzielnicy, montując urządzenia w miejscach trudno dostępnych lub wymagających skręcenia o 90°. Produkt przeznaczony do współpracy z aparaturą o standardowym rozstawie modułów 18 mm.

• Szerokość 10,1 CU: Kompatybilność z modułami o standardowym wymiarze (1 CU = 18 mm), co zapewnia uniwersalne dopasowanie do większości aparatów modułowych.
• Konstrukcja kątowa: Umożliwia montaż urządzeń pod kątem prostym, co ułatwia prowadzenie przewodów i zwiększa dostępność w ciasnych szafach sterowniczych.
• Łatwy montaż na szynie TH35: Uchwyt zaprojektowano do szybkiego i pewnego mocowania na standardowej szynie DIN (TH35), bez konieczności użycia narzędzi.
• Wytrzymałość mechaniczna: Solidne wykonanie zapewnia stabilne utrzymanie zamocowanej aparatury nawet w warunkach wibracji.

Zgodność z Normami

Uchwyt kątowy przeznaczony jest do stosowania w instalacjach elektrycznych zgodnych z wymaganiami norm europejskich. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Montaż należy wykonywać zgodnie z obowiązującymi przepisami i zaleceniami producenta.

Zastosowanie

Uchwyt kątowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest optymalne zagospodarowanie przestrzeni oraz ułatwienie prowadzenia okablowania w rozdzielnicach i szafach sterowniczych.

• Montaż styczników, przekaźników i wyłączników w pozycji kątowej w ciasnych rozdzielnicach budynkowych.
• Instalacja aparatury modułowej w szafach przemysłowych, gdzie ograniczona głębokość wymusza skręcenie urządzeń.
• Tworzenie czytelnych układów sterowania w laboratoriach i serwerowniach – dostęp do przycisków i przełączników po obróceniu o 90°.
• Adaptacja istniejących rozdzielnic do rozbudowy bez konieczności wymiany całej szyny DIN.

Wskazówki Montażowe

Montaż uchwytu kątowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Uchwyt mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Należy upewnić się, że aparatura jest prawidłowo osadzona w uchwycie, a przewody są przyłączone z zachowaniem odpowiedniego przekroju i momentu dokręcania zgodnego z dokumentacją producenta. Po zakończeniu montażu sprawdź stabilność całego zestawu.

FAQ

• Czy uchwyt pasuje do aparatów o szerokości 1 modułu? Tak, uchwyt o szerokości 10,1 CU może pomieścić wiele aparatów o standardowym rozstawie modułów (18 mm) – można na nim zamontować kombinację urządzeń o łącznej szerokości do 10,1 CU.
• Jaki jest stopień ochrony uchwytu? Produkt jest akcesorium montażowym, które nie posiada własnego stopnia ochrony IP. Ochrona instalacji zależy od zastosowanej obudowy rozdzielnicy.
• Czy uchwyt umożliwia montaż aparatury pod innym kątem niż 90°? Uchwyt został zaprojektowany jako kątowy, co oznacza stałe ustawienie pod kątem prostym. Nie przewidziano regulacji kąta nachylenia.
