Uchwyt do rurek PKLS M20 050419 | 05100222 PROTEC.class

Alternatywny kod produktu: 050419

Opis i Kluczowe Cechy

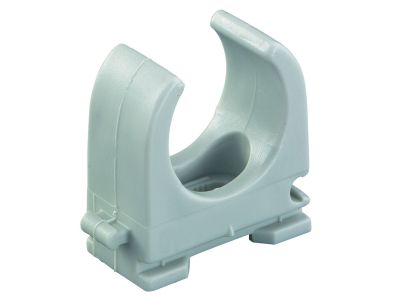

Uchwyt do rurek PKLS M20 (symbol 05100222) przeznaczony do mocowania rurek ochronnych w szynach profilowych oraz na podłożach stałych. Wykonany z bezhalogenowego polipropylenu, zapewnia odporność na temperatury od -30°C do +90°C (krótkotrwale do +110°C), co gwarantuje niezawodność w zmiennych warunkach eksploatacji.

• Materiał: polipropylen bezhalogenowy: zwiększa bezpieczeństwo pożarowe instalacji – w przypadku pożaru nie emituje toksycznych gazów i halogenów.
• Zakres temperatur pracy: -30°C ÷ +90°C (krótkotrwale +110°C): umożliwia stosowanie zarówno w pomieszczeniach ogrzewanych, jak i w strefach o dużych wahaniach temperatury, np. w serwerowniach lub na zewnątrz (w obudowach).
• Montaż w szynach profilowych o szerokości szczelin do 11 mm: idealne dopasowanie do typowych profili stosowanych w rozdzielnicach i kanałach instalacyjnych.
• Możliwość łączenia bocznego w szereg dla rozmiarów M16 – M40: pozwala na tworzenie ciągłych tras kablowych bez dodatkowych łączników, co ułatwia prowadzenie wielu rurek obok siebie.
• Otwór montażowy podłużny z bocznym justowaniem: ułatwia precyzyjne wypoziomowanie uchwytu za pomocą wkrętu do drewna lub kołka rozporowego – idealne przy montażu na ścianach lub stropach.

Zgodność z Normami

Uchwyt PKLS M20 został wykonany z materiałów bezhalogenowych, co odpowiada wymaganiom norm dotyczących bezpieczeństwa pożarowego w instalacjach elektrycznych. Produkt posiada deklarację zgodności CE i jest przeznaczony do montażu w systemach zgodnych z europejskimi standardami (DIN/EN). Dokładne numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Uchwyt do rurek PKLS M20 sprawdza się we wszelkich instalacjach, gdzie konieczne jest pewne i elastyczne mocowanie rurek ochronnych w szynach lub na podłożu. Znajduje zastosowanie m.in.:

• w rozdzielnicach elektrycznych – do mocowania rurek z przewodami sygnałowymi i zasilającymi,
• w instalacjach automatyki budynkowej (BMS) – przy prowadzeniu tras kablowych w szynach profilowych,
• w okablowaniu strukturalnym (LAN, telekomunikacja) – tam gdzie wymagana jest elastyczna konfiguracja rurek,
• w obudowach zewnętrznych i przemysłowych – dzięki odporności na temperaturę i bezhalogenowej konstrukcji.

Wskazówki Montażowe

Montaż uchwytu do rurek PKLS M20 powinien być wykonywany przez osoby z odpowiednimi uprawnieniami (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy lub strefie montażu. Uchwyt można mocować na szynie profilowej (szczelina do 11 mm) lub za pomocą wkrętu/kołka w podłożu stałym – otwór podłużny pozwala na korektę położenia. Przekrój przewodów oraz dobór łączników mechanicznych należy dostosować do obciążenia. W przypadku łączenia bocznego (w szereg) należy upewnić się, że uchwyty zatrzaskują się prawidłowo.

FAQ

• Czy uchwyt PKLS M20 nadaje się do montażu na zewnątrz? Tak, zakres temperatur od -30°C do +90°C oraz materiał bezhalogenowy umożliwiają stosowanie uchwytu w obudowach zewnętrznych, pod warunkiem ochrony przed bezpośrednim działaniem wody i promieniowaniem UV (zalecana dodatkowa obudowa).
• Jakie rurki można mocować w tym uchwycie? Uchwyt dedykowany jest do rurek o wymiarze M20 (średnica zewnętrzna ok. 20 mm). Dzięki bocznemu łączeniu można zestawiać w szereg rurki od M16 do M40 – należy stosować odpowiednie adaptery.
• Czy uchwyt jest odporny na korozję? Polipropylen jest tworzywem odpornym na wilgoć i większość chemikaliów, a brak metalowych elementów eliminuje ryzyko korozji. Uchwyt nie wymaga konserwacji w normalnych warunkach.
