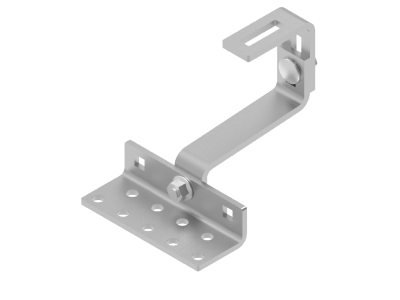

Uchwyt dachowy DUR40E (1.4301) | 898140 Baks

Opis i Kluczowe Cechy

Uchwyt dachowy DUR40E o numerze katalogowym 898140 to zaawansowany element montażowy zaprojektowany przez renomowanego producenta systemów nośnych, firmę BAKS. Produkt ten służy do precyzyjnego i bezpiecznego łączenia paneli fotowoltaicznych z konstrukcjami wsporczymi na dachach skośnych. Kluczowym atutem uchwytu jest zastosowanie wysokogatunkowej stali nierdzewnej AISI 304 (oznaczenie materiałowe 1.4301), która charakteryzuje się wyjątkową odpornością na korozję atmosferyczną oraz działanie czynników zewnętrznych, co jest krytyczne w instalacjach zewnętrznych narażonych na zmienne warunki pogodowe.

• Regulacja konstrukcyjna: Uchwyt posiada mechanizm regulacji, który pozwala na idealne dopasowanie wysokości i położenia profilu montażowego względem płaszczyzny dachu, co niweluje nierówności więźby dachowej.
• Materiał premium: Stal nierdzewna 1.4301 gwarantuje długowieczność instalacji bez ryzyka wystąpienia ognisk rdzy, co mogłoby osłabić stabilność całego systemu PV.
• Wytrzymałość mechaniczna: Solidna konstrukcja została zoptymalizowana pod kątem przenoszenia obciążeń od wiatru i zalegającego śniegu, zapewniając bezpieczeństwo modułów fotowoltaicznych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektro-technicznej i budowlanej. Zastosowanie stali nierdzewnej w gatunku AISI 304 jest zgodne z normą PN-EN 10088, co potwierdza jej właściwości antykorozyjne. Systemy montażowe BAKS są projektowane tak, aby spełniać wymagania norm dotyczących obciążeń konstrukcji wsporczych, co pozwala na bezpieczne stosowanie ich w profesjonalnych instalacjach fotowoltaicznych na terenie całej Europy.

Zastosowanie

Uchwyt DUR40E jest dedykowany do montażu systemów fotowoltaicznych na dachach pokrytych dachówką ceramiczną oraz betonową. Dzięki swojej specyficznej budowie, element ten montowany jest bezpośrednio do krokwi dachowych, stanowiąc solidną bazę dla szyn montażowych (profili aluminiowych). Jest to rozwiązanie idealne dla:

• Instalacji prosumenckich na budynkach mieszkalnych.
• Wielkopowierzchniowych systemów PV na obiektach użyteczności publicznej.
• Modernizacji istniejących połaci dachowych pod kątem odnawialnych źródeł energii.

Wskazówki Montażowe

Podczas instalacji uchwytu DUR40E należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Mocowanie do krokwi: Do przykręcenia uchwytu należy używać dedykowanych wkrętów do drewna o odpowiedniej średnicy i długości, zapewniających stabilne osadzenie w strukturze nośnej dachu.
• Obróbka dachówki: W miejscu wyprowadzenia ramienia uchwytu może być konieczne delikatne podszlifowanie spodniej części dachówki ceramicznej, aby zapewnić jej prawidłowe przyleganie i zachować szczelność pokrycia.
• Moment dokręcania: Wszystkie połączenia śrubowe łączące uchwyt z profilem montażowym powinny być dokręcone z odpowiednim momentem, zgodnie z dokumentacją techniczną systemu BAKS, aby zapobiec poluzowaniu pod wpływem drgań.
• Rozstaw: Odległości między uchwytami powinny być obliczone na podstawie lokalnych stref obciążenia wiatrem i śniegiem.

FAQ

1. Czy uchwyt DUR40E nadaje się do montażu na dachówce karpiówce?
Uchwyt ten jest optymalizowany pod standardowe dachówki ceramiczne i betonowe (zakładkowe). W przypadku karpiówki zaleca się weryfikację wymiarów ramienia lub zastosowanie dedykowanego modelu uchwytu o innym profilu wygięcia.

2. Czy stal AISI 304 wymaga dodatkowej konserwacji?
Nie, stal nierdzewna 1.4301 tworzy naturalną warstwę pasywną, która chroni materiał przed korozją. Nie wymaga ona malowania ani dodatkowych powłok ochronnych w standardowych warunkach środowiskowych.

3. Jakie profile montażowe pasują do tego uchwytu?
Uchwyt DUR40E jest kompatybilny z większością standardowych profili montażowych BAKS oraz innych producentów, które posiadają kanał montażowy przystosowany do śrub M10.
