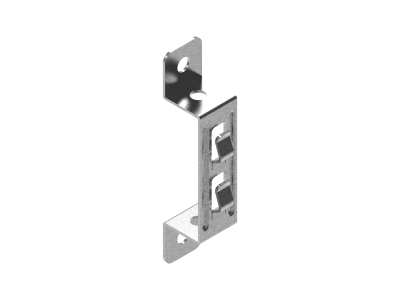

Uchwyt boczny BSMN | 902803 Baks

Opis i Kluczowe Cechy

Uchwyt boczny BSMN renomowanego producenta BAKS to profesjonalny element konstrukcyjny, zaprojektowany do precyzyjnego i bezpiecznego mocowania tras kablowych. Wykonanie z wysokogatunkowej stali poddanej procesowi cynkowania galwanicznego zapewnia skuteczną barierę antykorozyjną, co jest kluczowe w środowiskach o kontrolowanej wilgotności. Ergonomiczny kształt uchwytu pozwala na optymalne rozłożenie ciężaru korytek oraz drabin kablowych, minimalizując ryzyko odkształceń mechanicznych. Dzięki zastosowaniu perforacji montażowej, element ten oferuje dużą elastyczność podczas instalacji, umożliwiając korektę ustawienia trasy względem płaszczyzny ściany. Solidna konstrukcja gwarantuje długowieczność instalacji nawet przy pełnym obciążeniu przewodami zasilającymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami branżowymi. Spełnia wymagania normy PN-EN 61537, która definiuje parametry systemów prowadzenia przewodów w zakresie wytrzymałości na obciążenia oraz ciągłości elektrycznej. Wykorzystanie certyfikowanych surowców gwarantuje, że uchwyt boczny BSMN zachowuje pełną integralność strukturalną nawet przy długotrwałym obciążeniu znamionowym, co potwierdzają deklaracje właściwości użytkowych producenta BAKS. Zastosowanie tego elementu pozwala na budowę instalacji w pełni zgodnych z przepisami bezpieczeństwa pożarowego i budowlanego.

Zastosowanie

Uchwyt boczny BSMN znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i teletechnicznych. Jest idealnym rozwiązaniem do:

• Montażu ściennego korytek kablowych w halach przemysłowych i magazynowych.
• Prowadzenia tras kablowych w pionowych szachtach technicznych i kanałach instalacyjnych.
• Mocowania elementów automatyki budynkowej w obiektach użyteczności publicznej oraz centrach danych.
• Tworzenia konstrukcji wsporczych pod lekkie i średnie wiązki przewodów sterowniczych.

Wskazówki Montażowe

Prawidłowy montaż uchwytu BSMN jest kluczowy dla zachowania bezpieczeństwa całej trasy kablowej. Należy przestrzegać następujących zasad:

• Do mocowania uchwytu do podłoża betonowego należy używać atestowanych kotew rozporowych o odpowiedniej średnicy.
• W przypadku montażu do konstrukcji stalowych zaleca się stosowanie śrub o klasie wytrzymałości minimum 8.8 wraz z podkładkami powiększonymi.
• Należy zachować rozstaw wsporników zgodny z projektem technicznym, uwzględniając dopuszczalne ugięcie korytek pod wpływem ciężaru kabli.
• Po zakończeniu montażu mechanicznego należy sprawdzić moment dokręcenia śrub, aby wyeliminować ryzyko poluzowania konstrukcji pod wpływem drgań eksploatacyjnych.

FAQ

Czy uchwyt BSMN jest odporny na korozję? Tak, uchwyt jest wykonany ze stali cynkowanej galwanicznie, co zapewnia ochronę wewnątrz budynków. W przypadku środowisk agresywnych lub zewnętrznych zaleca się konsultację w celu doboru wersji z cynkiem ogniowym.

Z jakimi systemami korytek współpracuje ten uchwyt? Uchwyt BSMN jest w pełni kompatybilny z systemami korytek i drabin kablowych firmy BAKS, a dzięki uniwersalnej perforacji może być stosowany również z rozwiązaniami innych producentów.

Jaki jest maksymalny udźwig uchwytu? Nośność elementu jest ściśle powiązana z rodzajem podłoża oraz zastosowanymi elementami złącznymi. Przy standardowym montażu w betonie uchwyt zapewnia stabilność dla typowych tras kablowych niskiego i średniego napięcia.
