Tylna przykrywka ochronna do XAPE301 Harmony XAP | XAPE901 Schneider Electric

Opis i Kluczowe Cechy

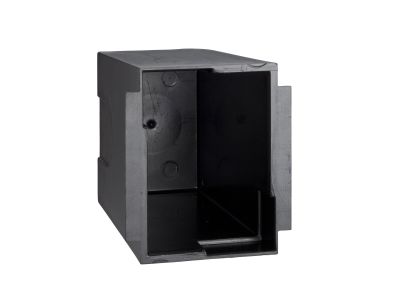

Tylna przykrywka ochronna Schneider Electric Harmony XAP, oznaczona symbolem XAPE901, stanowi izolowaną osłonę tylną dla płyty czołowej XAPE301. Wykonana z materiału z włókna szklanego, zapewnia skuteczną ochronę palców oraz odporność na uderzenia, kurz i wilgoć. Jej kwadratowy kształt i wybijane przepusty kablowe ułatwiają montaż podtynkowy. Dzięki stopniom ochrony IP65, IP69 oraz IP69K sprawdza się w ekstremalnych warunkach przemysłowych, a niebieskie wybarwienie zwiększa widoczność w słabym oświetleniu.

• Stopień ochrony IP65 / IP69 / IP69K: odporność na kurz, strumienie wody i mycie ciśnieniowe – idealna do pracy w wilgotnym, brudnym środowisku oraz w przemyśle spożywczym.
• Materiał izolacyjny z włókna szklanego: gwarantuje izolację elektryczną i mechaniczną wytrzymałość, chroniąc operatora przed przypadkowym kontaktem z elementami pod napięciem.
• Wybijane przepusty kablowe: umożliwiają szybkie i elastyczne wprowadzenie przewodów bez konieczności wiercenia – ułatwia instalację.
• Szeroki zakres temperatur pracy od -40°C do 70°C: niezawodne działanie zarówno w mroźnych magazynach, jak i w gorących halach produkcyjnych.
• Kompatybilność z płytą czołową XAPE301: dedykowane dopasowanie zapewnia szczelność i stabilność całego zespołu sterowniczego.

Zgodność z Normami

Produkt posiada certyfikację morską oraz spełnia wymagania międzynarodowych standardów dotyczących obudów elektrycznych. Deklarowane stopnie ochrony IP65, IP69 oraz IP69K potwierdzają odporność na wnikanie ciał stałych i wody. Skrzynka oznaczona jest znakiem CE, co świadczy o zgodności z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Tylna przykrywka ochronna XAPE901 przeznaczona jest do zastosowań przemysłowych, w których wymagana jest wysoka szczelność i wytrzymałość mechaniczna. Stanowi obudowę dla przycisków, lampek kontrolnych, przełączników wyboru oraz joysticków o otworze montażowym 22 mm.

• Sterowanie maszynami w przemyśle ciężkim – ochrona przed pyłem, wodą i wibracjami.
• Instalacje w przemyśle spożywczym – wytrzymuje mycie wysokociśnieniowe (IP69K).
• Panele operatorskie na zewnątrz budynków – odporność na warunki atmosferyczne i promieniowanie UV.
• Automatyka w portach i na jednostkach pływających – certyfikat morski gwarantuje odporność na słoną mgłę i wibracje.

Wskazówki Montażowe

Montaż tylnej przykrywki ochronnej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Obudowę mocuje się podtynkowo do płyty czołowej XAPE301 zgodnie z instrukcją producenta. Przy prowadzeniu przewodów przez wybijane przepusty należy stosować odpowiednie dławnice kablowe, aby zachować deklarowany stopień ochrony IP. Nie przekraczać maksymalnego przekroju przewodów określonego w dokumentacji technicznej.

FAQ

• Czy tylna przykrywka XAPE901 posiada wbudowane podświetlenie? Nie, jest to pusta skrzynka montażowa bez elementów elektronicznych. Służy jako obudowa ochronna – podświetlenie może być zapewnione przez zainstalowane lampki kontrolne (22 mm).
• Jaki jest stopień ochrony – czy produkt jest wodoszczelny? Tak. Deklarowane klasy IP65, IP69 i IP69K oznaczają pełną ochronę przed kurzem, strumieniami wody (IP65) oraz wodą pod wysokim ciśnieniem i w wysokiej temperaturze (IP69/IP69K). Nadaje się do mycia myjkami ciśnieniowymi.
• Czy mogę zamontować w niej przełączniki innych producentów? Płyta czołowa XAPE301 oraz tylna pokrywa XAPE901 są dedykowane do serii Harmony XAP i przystosowane do montażu elementów sterowniczych o średnicy 22 mm. Dla zachowania szczelności i kompatybilności zalecamy stosowanie oryginalnych akcesoriów Schneider Electric.
