Rozłącznik 25A, montowany z tyłu obudowy, czerwony, TeSys Vario | VVE0 Schneider Electric

Opis i Kluczowe Cechy

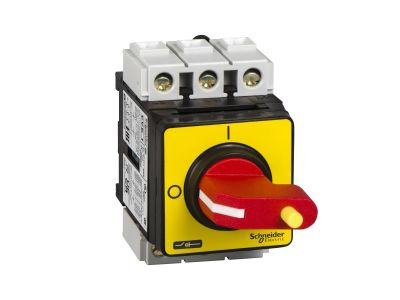

Rozłącznik TeSys Vario VVE0 to urządzenie przeznaczone do układów awaryjnego zatrzymania, montowane z tyłu obudowy. Wyposażony w 3 styki normalnie otwarte (NO) i prąd znamionowy 25 A, umożliwia bezpieczne odłączanie zasilania w obwodach prądu przemiennego i stałego. Kompaktowa budowa oraz żółta płyta czołowa z czerwonym uchwytem ułatwiają szybką identyfikację w sytuacji awaryjnej.

• Prąd znamionowy 25 A: Zapewnia bezpieczne przewodzenie i odłączanie obciążeń o znacznym poborze mocy bez ryzyka przegrzania styków.
• Styki 3 NO (normalnie otwarte): Umożliwiają niezawodne rozłączanie trzech biegunów jednocześnie, co jest wymagane w aplikacjach awaryjnego zatrzymania.
• Funkcja izolacyjna: Gwarantuje galwaniczne odseparowanie obwodu po rozłączeniu, zapewniając bezpieczeństwo podczas prac serwisowych.
• Montaż z tyłu obudowy: Ułatwia integrację z puszkami i szafami sterowniczymi, oszczędzając miejsce na panelu czołowym.
• Kolorowa identyfikacja (czerwony uchwyt, żółta płyta czołowa): Zgodna z międzynarodowymi standardami oznaczania wyłączników awaryjnych, co skraca czas reakcji operatora.

Zgodność z Normami

Rozłącznik TeSys Vario VVE0 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi i maszynowymi, co potwierdza jego wysoki poziom wydajności i bezpieczeństwa.

Zastosowanie

Rozłącznik VVE0 został zaprojektowany z myślą o bezpiecznym odłączaniu zasilania w maszynach i urządzeniach przemysłowych. Sprawdza się w następujących scenariuszach:

• Awaryjne zatrzymanie linii produkcyjnych i obrabiarek zgodnie z wymaganiami PN-EN 60204-1.
• Odłączanie zasilania głównego w szafach sterowniczych podczas konserwacji i napraw.
• Zabezpieczenie obwodów zasilających w instalacjach AC i DC, gdzie wymagana jest funkcja izolacyjna.
• Montaż w układach bezpieczeństwa współpracujących z przekaźnikami nadzoru i PLC.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do mocowania z tyłu obudowy (bez szyny TH35). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 25 A oraz wymaganiami norm instalacyjnych. Moment dokręcania zacisków oraz pozostałe parametry montażowe – stosuj według dokumentacji producenta.

FAQ

• Czy rozłącznik VVE0 może pracować zarówno w sieci AC, jak i DC? Tak, urządzenie jest przystosowane do obu rodzajów napięcia – prądu przemiennego i stałego.
• Jaki jest kolor uchwytu i płyty czołowej? Uchwyt jest czerwony, płyta czołowa – żółta, co jest zgodne z normami oznaczania wyłączników awaryjnych.
• Czy rozłącznik pełni funkcję izolacyjną? Tak, producent deklaruje, że urządzenie spełnia rolę izolatora, umożliwiając bezpieczne odłączenie obwodu.
