Tygodniowy zegar sterujący Profi Digital 24V 16A 1-kanałowy 2DU | 7LF4521-2 Siemens

Alternatywny kod produktu: 7LF45212

Opis i Kluczowe Cechy

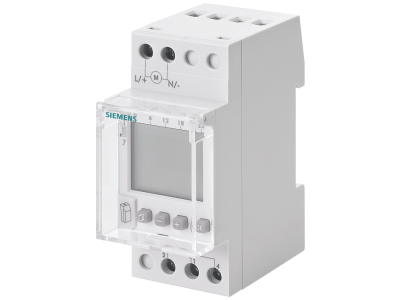

Tygodniowy zegar sterujący Profi Digital Siemens (symbol 7LF4521-2) to cyfrowy wyłącznik czasowy przeznaczony do programowanego włączania i wyłączania odbiorników elektrycznych. Urządzenie pracuje przy napięciu zasilania 24 V i oferuje prąd znamionowy 16 A, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu bez ryzyka przeciążenia styków. Zajmuje miejsce w rozdzielnicy o szerokości 2 modułów (2 DU). Seria SENTRON 7LF4 zapewnia elastyczne opcje programowania – od ręcznego ustawiania czasów po wygodną konfigurację przez opcjonalny adapter USB i komputer.

• Prąd znamionowy 16 A: Umożliwia sterowanie odbiornikami o dużym poborze mocy, np. nagrzewnicami, oświetleniem halowym, bez ryzyka przegrzania styków.
• Napięcie zasilania 24 V: Niskonapięciowa instalacja sterownicza zwiększa bezpieczeństwo w rozdzielnicach i systemach automatyki.
• 1 kanał – pojedynczy styk przełączający: Realizuje jeden niezależny program czasowy dla sterowania jednym odbiornikiem lub grupą.

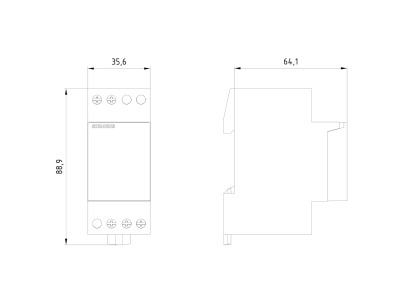

• Szerokość 2 modułów (2 DU): Kompaktowy format oszczędza miejsce w rozdzielnicy, ułatwiając integrację w istniejących szafach sterowniczych.
• Programowanie przez opcjonalny adapter USB: Wygodne tworzenie harmonogramów na komputerze i przesyłanie ich do zegara za pomocą klucza danych – oszczędność czasu przy konfiguracji złożonych cykli tygodniowych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza oznaczenie CE. Przeznaczone jest do montażu w rozdzielnicach zgodnie z obowiązującymi przepisami instalacyjnymi (zachowaj odstępy izolacyjne i warunki środowiskowe podane w dokumentacji producenta).

Zastosowanie

Tygodniowy zegar sterujący Profi Digital znajduje zastosowanie wszędzie tam, gdzie wymagana jest automatyczna kontrola czasu pracy urządzeń elektrycznych. Szczególnie przydatny w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym – włączanie/wyłączanie według harmonogramu dziennego lub tygodniowego.
• Zarządzanie pracą odbiorników grzewczych, wentylacyjnych i klimatyzacyjnych w celu optymalizacji zużycia energii.
• Impulsowe załączanie styczników lub przekaźników do sterowania silnikami, pompami, roletami w systemach automatyki budynkowej.
• Realizacja programów czasowych w instalacjach inteligentnych – jako element szafy sterowniczej współpracujący z PLC lub centralnym systemem zarządzania.

Wskazówki Montażowe

Montaż i podłączenie zegara może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów dobierz do prądu obciążenia oraz wymogów dokumentacji technicznej. Momenty dokręcania zacisków stosuj zgodnie z danymi na obudowie lub w instrukcji producenta. Po montażu upewnij się, że pokrywa obudowy jest szczelnie zamknięta.

FAQ

• Jakie napięcie zasilania jest wymagane dla zegara? Zegar przeznaczony jest do zasilania napięciem 24 V (szczegóły dotyczące rodzaju prądu – DC/AC – znajdują się w dokumentacji producenta).
• Czy można programować zegar bez komputera? Tak, urządzenie posiada przyciski i wyświetlacz umożliwiające ręczne ustawianie programów tygodniowych bezpośrednio z panelu przedniego. Dodatkowo istnieje możliwość wygodniejszej konfiguracji przy użyciu opcjonalnego adaptera USB i oprogramowania na komputerze.
• Jaki jest prąd znamionowy styków wyjściowych? Styki przeznaczone są do prądu ciągłego 16 A. Należy dostosować obciążenie do tego parametru i uwzględnić charakter obciążenia (rezystancyjne, indukcyjne, LED) zgodnie z instrukcją.
