Dźwignia uchylna 3SE52 dźwignia metalowa długość 21mm rolka z tworzywa sztucznego 30mm | 3SE5000-0AA25 Siemens

Alternatywny kod produktu: 3SE50000AA25

Opis i Kluczowe Cechy

Dźwignia uchylna Siemens 3SE5000-0AA25 to metalowy element wykonawczy przeznaczony do głowic obrotowych serii SIRIUS 3SE5. Służy do rejestracji pozycji i położenia elementów maszyn oraz nadzorowania ustawienia urządzeń ochronnych. Dźwignia o długości 21 mm z rolką z tworzywa sztucznego o średnicy 30 mm zapewnia precyzyjne wyzwalanie łączników krańcowych. Dzięki modułowej konstrukcji systemu 3SE5 możliwa jest konfiguracja wielu wariantów przy ograniczonej liczbie typów magazynowych.

• Materiał dźwigni: metalowa – wytrzymała konstrukcja odporna na obciążenia mechaniczne w warunkach przemysłowych.
• Długość ramienia: 21 mm – odpowiednia do zastosowań w ciasnych przestrzeniach montażowych.
• Rolka z tworzywa sztucznego: średnica 30 mm – lekka i cicha praca, zmniejsza zużycie mechaniczne elementów napędzanych.
• Kompatybilność: dedykowana do głowic obrotowych SIRIUS 3SE5 – gwarantuje prawidłowe działanie w systemie modułowym.
• Modułowość systemu: różne warianty dźwigni i rolek umożliwiają dopasowanie do szerokiego zakresu zastosowań.

Zgodność z Normami

Dźwignia jest elementem systemu łączników drogowych serii 3SE5, który spełnia wymagania norm EN 50047 oraz EN 50041 dotyczących przełączników krańcowych. Urządzenia posiadają również dopuszczenia IEC i UL, co umożliwia stosowanie w instalacjach na całym świecie. (Informacje na podstawie danych producenta).

Zastosowanie

Dźwignia uchylna 3SE5000-0AA25 znajduje zastosowanie w automatyce przemysłowej do precyzyjnej rejestracji położenia elementów maszyn oraz nadzorowania ustawienia urządzeń ochronnych.

• Rejestracja pozycji i położenia elementów ruchomych w maszynach – np. siłowników, suwnic, wózków.
• Nadzorowanie ustawienia urządzeń ochronnych – osłon, klap, drzwi bezpieczeństwa.
• Sterowanie sekwencjami w automatyce budynkowej i przemysłowej w połączeniu z głowicami 3SE5.
• Możliwość osiągnięcia wysokiego poziomu bezpieczeństwa (PL e / SIL 3) w odpowiedniej konfiguracji systemu.

Wskazówki Montażowe

Montaż dźwigni na głowicy obrotowej należy wykonać przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego w całym urządzeniu. Dźwignię mocuje się zgodnie z instrukcją producenta na wale wyjściowym głowicy. Należy zwrócić uwagę na prawidłowe ustawienie kątowe i dociągnięcie elementów złącznych. Przed uruchomieniem sprawdzić poprawność działania łącznika krańcowego.

FAQ

• Jaki materiał dźwigni i rolki? Ramię dźwigni wykonane jest z metalu, rolka napędowa z tworzywa sztucznego.

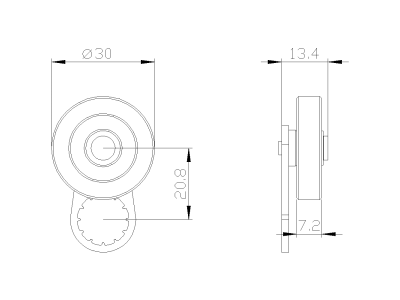

• Jakie są wymiary dźwigni? Długość ramienia wynosi 21 mm, średnica rolki 30 mm.
• Czy dźwignia jest kompatybilna z głowicami innych producentów? Dźwignia jest dedykowana do głowic obrotowych Siemens SIRIUS 3SE5. Zastosowanie z innymi głowicami może wymagać sprawdzenia zgodności mechanicznej.
