Dźwignia uchylna do łącznika drogowego 3SE51 dźwignia metalowa 35mm, stopień 9 mm | 3SE5000-0AA15 Siemens

Alternatywny kod produktu: 3SE50000AA15

Opis i Kluczowe Cechy

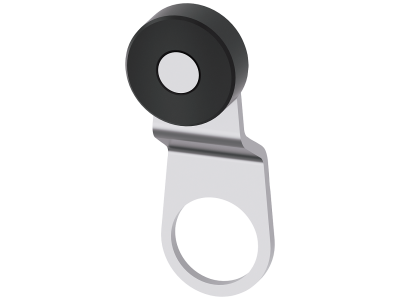

Dźwignia uchylna metalowa do łącznika drogowego serii 3SE51 (symbol 3SE5000-0AA15) firmy Siemens to element napędowy przeznaczony do rejestracji pozycji i położenia elementów maszyn oraz nadzorowania ustawienia urządzeń ochronnych. Dźwignia o długości 35 mm i stopniu 9 mm wykonana z metalu zapewnia wytrzymałość mechaniczną i stabilność w aplikacjach przemysłowych. Modułowa konstrukcja łączników 3SE5 umożliwia elastyczne konfiguracje.

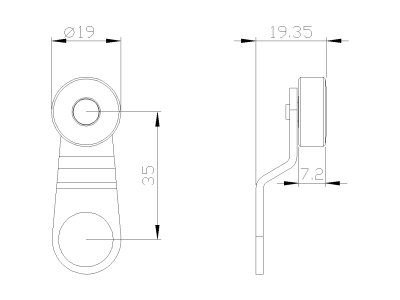

• Długość dźwigni 35 mm, stopień 9 mm: precyzyjne dopasowanie do różnych geometrii elementów napędzanych i położenia wyzwalaczy.
• Wykonanie metalowe: odporność na obciążenia mechaniczne i długotrwała eksploatacja w trudnych warunkach przemysłowych.
• Przeznaczona do łączników drogowych 3SE51: łatwa wymiana i montaż w istniejących instalacjach bez konieczności modyfikacji głowicy.
• Kompatybilność z serią 3SE5: jeden typ dźwigni obsługuje wiele wariantów łączników, redukując liczbę potrzebnych pozycji magazynowych.
• Zastosowanie w systemach bezpieczeństwa: umożliwia konfigurację łączników do wymogów PL e / SIL 3 (w zależności od konfiguracji całego systemu).

Zgodność z Normami

Dźwignia uchylna jest elementem systemu łączników drogowych 3SE5, które spełniają wymagania norm EN 50047 oraz EN 50041 dotyczących łączników pozycyjnych. Urządzenia serii posiadają dopuszczenia międzynarodowe (IEC, UL). W konfiguracjach bezpieczeństwa możliwe jest osiągnięcie poziomu PL e lub SIL 3 przy odpowiednim doborze przełączników. Produkt posiada oznaczenie CE.

Zastosowanie

Dźwignia uchylna metalowa stosowana jest w automatyce przemysłowej jako element napędowy łącznika drogowego. Rekomendowane scenariusze użycia:

• Rejestracja położenia elementów ruchomych maszyn (np. siłowników, klap, przesuwnych osłon).
• Nadzorowanie ustawienia urządzeń ochronnych – kontrola zamknięcia osłon, drzwi, klatek bezpieczeństwa.
• Detekcja krańcowego położenia w aplikacjach transportu liniowego (przenośniki, podajniki).
• Współpraca z systemami bezpieczeństwa maszyn – sygnalizacja stanu w pętlach bezpieczeństwa.

Wskazówki Montażowe

Montaż dźwigni na głowicy łącznika oraz instalację całego urządzenia powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego systemu. Dźwignię mocować zgodnie z dokumentacją techniczną producenta, zwracając uwagę na zalecany moment dokręcania śrub. Przewody do łącznika dobierać według prądu znamionowego styków (dane w karcie katalogowej łącznika). Montaż na szynie TH35 (DIN) lub bezpośredni do elementów maszyny według instrukcji.

FAQ

• Jakie łączniki obsługuje ta dźwignia? Dźwignia przeznaczona jest do łączników drogowych serii 3SE51 (Siemens). Sprawdź kompatybilność z konkretnym modelem głowicy.
• Czy dźwignia jest wykonana z metalu? Tak – dźwignia ma metalową konstrukcję, co gwarantuje wytrzymałość mechaniczną w warunkach przemysłowych i długą żywotność.
• Czy dźwignia nadaje się do zastosowań bezpieczeństwa (Safety)? Dźwignia jest elementem napędowym. Poziom bezpieczeństwa całego łącznika (PL e / SIL 3) osiąga się poprzez odpowiednią konfigurację przełączników sterujących – sama dźwignia nie decyduje o kategorii bezpieczeństwa.
