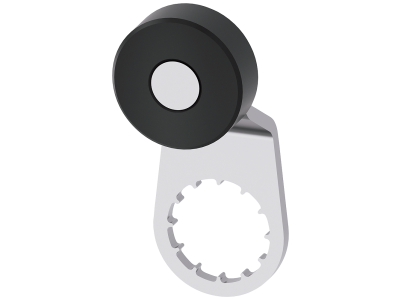

Dźwignia uchylna do łącznika drogowego 3SE51 dźwignia ze stali szlachetnej, kształt A 27mm, stop.9mm | 3SE5000-0AA11 Siemens

Alternatywny kod produktu: 3SE50000AA11

Opis i Kluczowe Cechy

Dźwignia uchylna z serii SIRIUS 3SE5 do łączników drogowych, wykonana ze stali szlachetnej o kształcie A i długości 27 mm (średnica stopnia 9 mm). Przeznaczona do rejestracji położenia elementów maszyn oraz nadzorowania ustawień urządzeń ochronnych. Dzięki modułowej konstrukcji łączników 3SE5 możliwa jest elastyczna konfiguracja przy ograniczonej liczbie typów magazynowych.

• Materiał – stal szlachetna: Odporność na korozję i uszkodzenia mechaniczne zapewnia długą żywotność w trudnych warunkach przemysłowych.

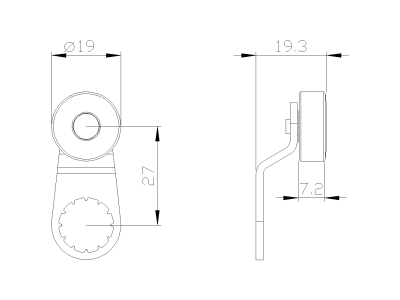

• Wymiary – kształt A, długość 27 mm, stopień o średnicy 9 mm: Precyzyjne dopasowanie do głowicy obrotowej łącznika gwarantuje niezawodne przenoszenie ruchu i powtarzalność punktów przełączania.
• Kompatybilność z łącznikami drogowymi serii 3SE5: Umożliwia szybką wymianę i rozbudowę systemu przy zachowaniu niskiego stanu magazynowego akcesoriów.
• Zgodność z normami EN 50047 i EN 50041: Punkty przełączania i mocowanie zgodne z europejskimi standardami dla łączników drogowych.
• Dopuszczenia międzynarodowe (IEC, UL): Dopuszczone do stosowania w instalacjach na całym świecie, co ułatwia eksport i certyfikację maszyn.

Zgodność z Normami

Dźwignia została zaprojektowana zgodnie z wymaganiami norm EN 50047 oraz EN 50041 dla łączników drogowych. Urządzenia serii SIRIUS 3SE5 posiadają dopuszczenia IEC i UL, co potwierdza ich bezpieczeństwo i możliwość stosowania w instalacjach międzynarodowych.

Zastosowanie

Dźwignia uchylna znajduje zastosowanie w automatyce przemysłowej jako element wykonawczy łączników drogowych. Przeznaczona jest do monitorowania pozycji i ruchu części maszyn oraz zabezpieczeń.

• Rejestracja położenia elementów maszyn – np. krańcowe położenia siłowników, suwaków lub przesuwanych osłon.
• Nadzorowanie ustawienia urządzeń ochronnych – sygnalizacja otwarcia osłon czy drzwi bezpieczeństwa.
• Sterowanie sekwencjami w liniach produkcyjnych – wyzwalanie sygnałów do sterowników PLC lub styczników.
• Automatyka budynkowa i przemysłowa – zastosowanie w bramach, roletach, podajnikach i innych urządzeniach wymagających detekcji granicznej.

Wskazówki Montażowe

Montaż dźwigni uchylnej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania łącznika drogowego. Dźwignię mocuje się na głowicy obrotowej łącznika zgodnie z dokumentacją producenta – zalecany moment dokręcania i przekrój przewodów (jeśli dotyczy) należy sprawdzić w karcie katalogowej łącznika. Stosować szynę TH35/DIN do montażu modułów łączników.

FAQ

• Czy dźwignia pasuje do wszystkich łączników drogowych serii 3SE5? Dźwignia jest dedykowana do łączników z głowicą obrotową 3SE51. Przed zakupem zalecamy sprawdzenie kompatybilności z konkretnym modelem na podstawie dokumentacji technicznej.
• Jaki jest stopień ochrony dźwigni? Stopień ochrony zapewnia obudowa łącznika, do którego jest montowana dźwignia. Sam element mechaniczny nie ma przypisanego IP – parametry ochrony zależą od zastosowanego łącznika.
• Czy dźwignia jest odporna na działanie środków chemicznych? Dźwignia wykonana ze stali szlachetnej wykazuje dobrą odporność na korozję, ale szczegółowe informacje o odporności na konkretne substancje należy sprawdzić w karcie materiałowej producenta.
