Dźwignia uchylna do łącznika drogowego 3SE51 dźwignia metalowa, 27 mm, stopień 9 mm | 3SE5000-0AA07 Siemens

Alternatywny kod produktu: 3SE50000AA07

Opis i Kluczowe Cechy

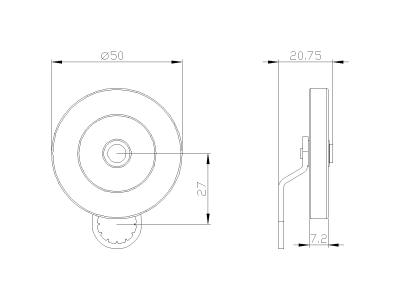

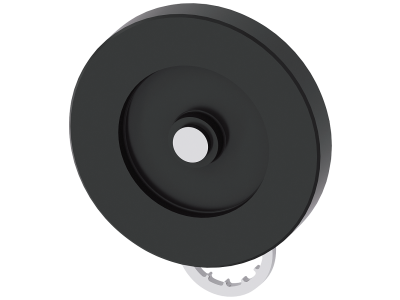

Dźwignia uchylna o symbolu 3SE5000-0AA07 to metalowe akcesorium napędowe przeznaczone do łączników drogowych serii SIRIUS 3SE5. Wykonana ze stali, o długości 27 mm i wysokości stopnia 9 mm, zapewnia trwałe i precyzyjne przenoszenie ruchu w aplikacjach przemysłowych. Dzięki solidnej konstrukcji nadaje się do rejestracji położenia elementów maszyn oraz nadzorowania ustawienia urządzeń ochronnych.

• Materiał metalowy: gwarantuje wytrzymałość mechaniczną i odporność na zużycie w trudnych warunkach przemysłowych.
• Długość 27 mm: optymalny wymiar do montażu w standardowych głowicach obrotowych 3SE5, zapewniający odpowiedni skok dźwigni.
• Wysokość stopnia 9 mm: precyzyjna geometria umożliwiająca niezawodne przełączanie punktów krańcowych w łącznikach drogowych.
• Przeznaczona do serii 3SE5: modułowa konstrukcja łączników pozwala na szybką wymianę i konfigurację bez użycia specjalistycznych narzędzi.
• Zastosowanie w aplikacjach bezpieczeństwa: w połączeniu z głowicami 3SE5 może współpracować z systemami do PL e / SIL 3 (w zależności od konfiguracji łącznika).

Zgodność z Normami

Dźwignia jest akcesorium do łączników drogowych serii 3SE5, które spełniają wymagania norm EN 50047 i EN 50041 dotyczących punktów przełączania i mocowania. Urządzenia posiadają dopuszczenia IEC oraz UL, co potwierdza ich międzynarodową zgodność. Certyfikat CE gwarantuje spełnienie wymogów Unii Europejskiej.

Zastosowanie

Dźwignia uchylna 3SE5000-0AA07 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne wykrywanie położenia elementów ruchomych lub stanu urządzeń ochronnych. Najczęściej stosowana jest w:

• automatyce przemysłowej do sygnalizacji krańcowych położeń siłowników, suwnic czy przenośników;
• systemach bezpieczeństwa maszyn – nadzorowanie położenia osłon, drzwi czy osłon ochronnych;
• liniach produkcyjnych i pakujących – niezawodne przełączanie przy powtarzalnych cyklach pracy;
• jako element wymienny w istniejących łącznikach drogowych 3SE5 pozwalający na szybką zmianę charakterystyki napędu.

Wskazówki Montażowe

Montaż i wymianę dźwigni może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu sterowania. Dźwignię montuje się ręcznie na wale głowicy obrotowej 3SE5, upewniając się, że zatrzask mechaniczny wskoczył w odpowiednie położenie. Nie wymaga dokręcania momentem – mocowanie odbywa się przez nacisk sprężyny. Po zamontowaniu sprawdzić poprawność działania łącznika poprzez ręczne wychylenie dźwigni. W przypadku wątpliwości co do doboru przekroju przewodów lub parametrów łącznika należy postępować zgodnie z dokumentacją producenta.

FAQ

• Czy dźwignia jest podświetlana? Nie, dźwignia 3SE5000-0AA07 jest elementem mechanicznym, nie posiada podświetlenia LED. Opcjonalne wskaźniki LED mogą być zintegrowane w głowicy łącznika (np. w wersjach z wtyczką M12).
• Jaki stopień ochrony ma sama dźwignia? Stopień ochrony dźwigni nie jest określony oddzielnie – zależy od zastosowanej głowicy łącznika 3SE5 (zwykle IP66 przy prawidłowym montażu). Dźwignia wykonana z metalu nie wpływa na szczelność obudowy.
• Czy dźwignia działa jako styk przełączający? Nie, dźwignia przenosi ruch mechaniczny na element przełączający wewnątrz głowicy łącznika. Sama nie realizuje funkcji styków elektrycznych – decydują o tym zastosowane moduły stykowe (np. 1NO, 1NC, 2NO/2NC).
