Tulejki zaciskowe AHI DIN N 1,5/8 czarny | 61801710 Lapp Kabel

Opis i Kluczowe Cechy

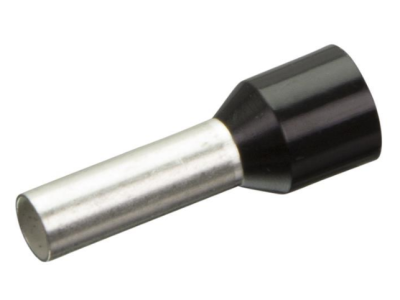

Tulejka zaciskowa AHI DIN N 1,5/8 czarna (symbol 61801710) to wysokiej jakości końcówka do przewodów linkowych o przekroju 1,5 mm². Wykonana z miedzi elektrolitycznej pokrytej cyną, zapewnia trwałe i bezpieczne połączenie po zagnieceniu. Długość całkowita 14,5 mm oraz lejkowate rozszerzenie ułatwiają zakładanie na linkę, co przyspiesza proces okablowania w szafach rozdzielczych i urządzeniach.

• Przekrój 1,5 mm²: dedykowana do przewodów linkowych z kategorii 2,5 i 6 – gwarantuje pewne zaciśnięcie i stabilny styk elektryczny.
• Miedź elektrolityczna cynowana: wysoka przewodność i odporność korozyjna – długotrwała niezawodność połączeń nawet w trudniejszych warunkach.
• Lejkowate rozszerzenie: ułatwia nasuwanie na linkę – skraca czas montażu i minimalizuje ryzyko uszkodzenia żyły.
• Długość całkowita 14,5 mm: optymalna do standardowych zaciskarek i gniazd – uniwersalne zastosowanie w aparaturze modułowej i rozdzielnicach.
• Kolor czarny: ułatwia identyfikację wiązek przewodów – porządek i czytelność w szafie sterowniczej.

Zgodność z Normami

Tulejki zaciskowe AHI DIN N są produkowane zgodnie z obowiązującymi normami europejskimi oraz posiadają oznakowanie CE. Konstrukcja i wymiary odpowiadają standardowi DIN, co gwarantuje kompatybilność z powszechnie stosowanymi narzędziami do zaciskania (np. wkład zagniatający PEW 12.090). Producent nie podaje konkretnych numerów norm – dla pełnej informacji należy sprawdzić dokumentację techniczną.

Zastosowanie

Tulejki zaciskowe AHI DIN N 1,5/8 czarne przeznaczone są do profesjonalnego okablowania w instalacjach elektrycznych i sterowniczych. Sprawdzają się wszędzie tam, gdzie wymagane jest trwałe i powtarzalne połączenie przewodów linkowych z zaciskami śrubowymi.

• Szafy rozdzielcze – szybkie i bezpieczne zakończenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Okablowanie urządzeń – stosowane w sterownikach PLC, stycznikach, przekaźnikach i innych elementach aparatury modułowej.
• Agnieszki automatyki budynkowej – przygotowanie przewodów do podłączenia czujników, siłowników i elementów wykonawczych.
• Przemysłowe szafy sterownicze – zapewnienie stabilnego styku w obwodach sygnałowych i zasilających do 1,5 mm².

Wskazówki Montażowe

Montaż tulejek zaciskowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Do zaciskania należy używać dedykowanego wkładu zagniatającego PEW 12.090 (lub równoważnego). Przewód musi być odizolowany na odpowiednią długość, a linka włożona do tulejki aż do kołnierza. Siłę zagniatania dobrać zgodnie z instrukcją narzędzia. Tulejki nie są przeznaczone do przewodów jednodrutowych (drut sztywny).

FAQ

• Czy tulejka nadaje się do przewodów jednodrutowych? Nie, produkt przeznaczony jest wyłącznie do przewodów linkowych (wielodrutowych) z kategorii 2,5 i 6. Do drutów sztywnych należy stosować końcówki kablowe lub tulejki dedykowane do żył jednodrutowych.
• Jaki wkład zagniatający jest wymagany? Producent zaleca wkład PEW 12.090. Inne narzędzia o identycznych wymiarach i sile zacisku również mogą być stosowane, pod warunkiem zachowania parametrów określonych w dokumentacji.
• Czy tulejka jest odporna na korozję? Tak, wykonana z miedzi elektrolitycznej i pokryta cyną – warstwa cynowa zapewnia ochronę przed utlenianiem i korozją, co wydłuża żywotność połączenia.
