Tulejki zaciskowe AHI DIN HL0,75/10GY | 61801640 Lapp Kabel

Opis i Kluczowe Cechy

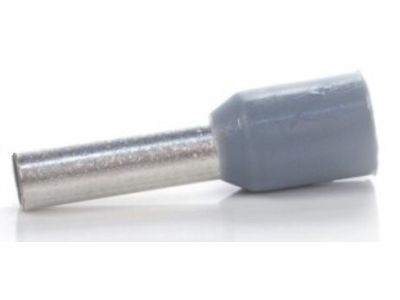

Tulejka zaciskowa AHI DIN HL0,75/10GY (indeks 61801640) to końcówka kablowa przeznaczona do przewodów linkowych o przekroju 0,75 mm². Wykonana z miedzi elektrolitycznej cynowanej, zapewnia niską rezystancję styku i odporność na korozję. Długość całkowita 16 mm oraz lejkowate rozszerzenie ułatwiają nakładanie na linkę, co przyspiesza prace instalacyjne. Pasuje do wkładu zagniatającego PEW 12.090.

• Przekrój 0,75 mm²: Dedykowana do przewodów linkowych o tym przekroju – gwarantuje pewne i trwałe zagniecenie bez ryzyka poluzowania żyły.
• Miedź elektrolityczna cynowana: Wysoka przewodność elektryczna i ochrona przed utlenianiem – niezawodne połączenie w długim okresie eksploatacji.
• Długość całkowita 16 mm: Optymalna do standardowych listew zaciskowych i puszek – zapewnia wystarczający zapas izolacji i łatwe prowadzenie przewodów.
• Lejkowate rozszerzenie: Ułatwia nasuwanie na linkę – redukuje czas przygotowania kabla i ryzyko uszkodzenia splotu.
• Kolor szary: Umożliwia szybką identyfikację przekroju zgodnie z kodowaniem kolorystycznym (szary = 0,75 mm²).

Zgodność z Normami

Tulejki zaciskowe AHI DIN HL0,75/10GY są produkowane zgodnie z normą DIN oraz posiadają oznaczenie CE. Spełniają wymagania stawiane końcówkom kablowym stosowanym w instalacjach elektrycznych i szafach rozdzielczych. Produkt przeznaczony do przewodów klasy 2, 5 i 6 (linki drobno- i wielodrutowe) – nie stosować do przewodów jednodrutowych (klasa 1).

Zastosowanie

Tulejki zaciskowe stosuje się wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodów linkowych przed podłączeniem do zacisków śrubowych lub sprężynowych.

• Szafy rozdzielcze i sterownicze – profesjonalne okablowanie aparatury modułowej.
• Okablowanie urządzeń przemysłowych – zapewnienie niskiej rezystancji i odporności na wibracje.
• Systemy automatyki budynkowej – przyłącza styczników, przekaźników i sterowników PLC.
• Montaż i serwis rozdzielnic – ułatwienie zmiany konfiguracji oraz kontrola poprawności połączeń.

Wskazówki Montażowe

Montaż tulejek zaciskowych powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zagniatania stosuj dedykowany wkład zagniatający PEW 12.090 zgodnie z dokumentacją producenta. Przekrój przewodu musi być zgodny z przekrojem tulejki (0,75 mm²). Nie używaj tulejek do przewodów jednodrutowych – może to prowadzić do nieprawidłowego zagniecenia i utraty kontaktu.

FAQ

• Czy tulejka AHI DIN HL0,75/10GY jest odpowiednia do przewodów jednodrutowych? Nie, produkt przeznaczony jest wyłącznie do przewodów linkowych z kategorii 2, 5 i 6. Do przewodów jednodrutowych należy stosować inne końcówki.
• Jaki wkład zagniatający jest zalecany? Producent zaleca wkład PEW 12.090. Użycie niewłaściwego narzędzia może skutkować niepełnym zagnieceniem i zwiększoną rezystancją przejścia.
• Dlaczego tulejka ma lejkowate rozszerzenie? Ułatwia wprowadzenie linki do wnętrza tulejki, co przyspiesza montaż i zmniejsza ryzyko rozwłóknienia drutów podczas nasuwania.
