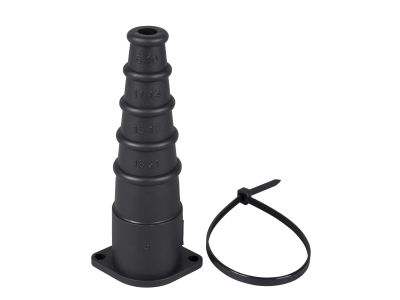

Tuleja zabezpieczająca kabel XAC-A 8-22mm | XACA950 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric, w ramach gamy Harmony XAC, oferuje tuleję zabezpieczającą kabel o symbolu XACA950. To kablowy rękaw ochronny przeznaczony do podwieszanych stanowisk sterowniczych. Dzięki zakresowi zacisku 8…22 mm umożliwia bezpieczne poprowadzenie przewodów o różnej średnicy, chroniąc je przed przetarciami i uszkodzeniami mechanicznymi w miejscu wprowadzenia do obudowy.

• Zakres średnic kabla 8…22 mm: uniwersalne dopasowanie do większości przewodów stosowanych w sterowaniu i automatyce, redukuje potrzebę stosowania wielu redukcji.
• Przeznaczenie do stanowisk sterowniczych podwieszonych: zapewnia trwałe i szczelne wprowadzenie kabla do uchwytu XAC-A, eliminując naprężenia na złączach wewnętrznych.
• Akcesorium zabezpieczeniowe: zwiększa żywotność instalacji poprzez ochronę izolacji przewodów przed ostrymi krawędziami obudowy.
• Kompatybilność z gamą Harmony XAC: gwarantuje bezkolizyjny montaż z pozostałymi elementami systemu sterowniczego.
• Prosta instalacja: szybkie mocowanie bez narzędzi specjalistycznych – wystarczy wprowadzić kabel i dokręcić tuleję.

Zgodność z Normami

Tuleja XACA950 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznakowanie CE. Jako element systemu Harmony XAC spełnia standardy jakości Schneider Electric. W przypadku montażu w aplikacjach wymagających konkretnych certyfikatów, należy sprawdzić zgodność z normami obowiązującymi dla całego stanowiska sterowniczego.

Zastosowanie

Tuleja zabezpieczająca kabel XAC-A znajduje zastosowanie wszędzie tam, gdzie przewody wprowadzane są do podwieszanych pulpitów sterowniczych. Chroni kabel przed przetarciem i wyłamaniem, jednocześnie uszczelniając otwór montażowy.

• Ochrona przewodów przyłączeniowych w podwieszanych stanowiskach sterowniczych maszyn przemysłowych.
• Zabezpieczenie kabli w systemach automatyki budynkowej montowanych na suwnicach lub w halach produkcyjnych.
• Umożliwienie bezpiecznego poprowadzenia przewodów w miejscach narażonych na wibracje i ruchy robocze.
• Organizacja okablowania w rozdzielniach i szafach sterowniczych jako element przejścia kablowego z uchwytu XAC.

Wskazówki Montażowe

Montaż tulei XACA950 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Tuleję mocuje się bezpośrednio do uchwytu podwieszanego stanowiska sterowniczego (np. XAC-A). Przekrój przewodu powinien mieścić się w zakresie 8–22 mm. Moment dokręcania tulei – zgodnie z dokumentacją techniczną producenta – nie może być przekroczony, aby nie uszkodzić izolacji kabla.

FAQ

• Czy tuleja XACA950 może być stosowana z innymi uchwytami niż XAC-A? Jest dedykowana do podwieszanych stanowisk sterowniczych Harmony XAC, ale może być stosowana także w innych przypadkach, jeśli otwór montażowy ma średnicę zgodną z zakresem 8–22 mm. Zawsze należy sprawdzić kompatybilność mechaniczną.
• Czy tuleja zapewnia ochronę przed wilgocią lub pyłem? Producent nie podaje stopnia ochrony IP dla tego akcesorium. Jego główną funkcją jest ochrona mechaniczna kabla przed przetarciami. W środowiskach wilgotnych wymagane jest zastosowanie dodatkowych dławic lub uszczelek.
• Jak zamontować kabel w tulei? Należy wsunąć przewód przez otwór w tulei, a następnie dokręcić zewnętrzną nakrętkę lub pierścień (w zależności od wersji) aż do uzyskania pewnego mocowania bez nadmiernego zgniecenia izolacji. Montaż wykonujemy na odłączonym od napięcia kablu.
