Tuleja kablowa miękka, system CI KT21 | 026777 Eaton

Alternatywny kod produktu: KT21

Opis i Kluczowe Cechy

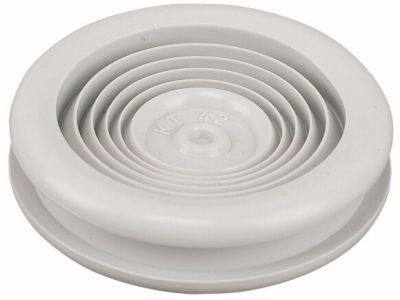

Tuleja kablowa miękka systemu CI KT21 (symbol 026777) to przepust kablowy wykonany z elastycznego PVC, wolny od kadmu i ołowiu. Dzięki gwintowi PG21 i średnicy otworu montażowego 29,5 mm umożliwia bezpieczne wprowadzenie kabli o średnicy zewnętrznej od 12,5 do 20 mm, co pozwala na stosowanie typowych przewodów NYM/NYY 4-żyłowych o przekroju 1,5–16 mm². Przeznaczona do montażu w ścianach o grubości 2–8 mm, w kolorze zbliżonym do RAL 7035.

• Gwint PG21 / otwór montażowy 29,5 mm: Umożliwia szybki i szczelny montaż w standardowych przepustach i puszkach, bez potrzeby stosowania dodatkowych redukcji.
• Zakres średnic kabla 12,5–20 mm: Kompatybilność z szeroką gamą przewodów NYM/NYY 4-żyłowych o przekroju 1,5–16 mm², co zapewnia uniwersalność w instalacjach elektrycznych.
• Materiał: miękki PVC, wolny od kadmu i ołowiu: Elastyczność ułatwia wprowadzanie kabli, a brak substancji szkodliwych spełnia wymogi ekologiczne i bezpieczeństwa.
• Grubość ściany 2–8 mm: Możliwość stosowania w typowych obudowach rozdzielnic, puszek instalacyjnych oraz przy przejściach przez ściany.
• Kolor zbliżony do RAL 7035 (jasnoszary): Neutralny wygląd pasujący do większości standardowych szaf i obudów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i jakości, posiada certyfikat CE. Wykonanie z PVC wolnego od kadmu i ołowiu potwierdza zgodność z dyrektywami ograniczającymi stosowanie substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Tuleja kablowa CI KT21 sprawdza się wszędzie tam, gdzie konieczne jest szczelne i bezpieczne wprowadzenie przewodów przez ścianki obudów, puszek lub przepustów. Przeznaczona przede wszystkim do kabli NYM/NYY 4-żyłowych, ale może być stosowana również z innymi przewodami o średnicy mieszczącej się w zakresie 12,5–20 mm.

• Wprowadzenie kabli zasilających do rozdzielnic i szaf sterowniczych.
• Przepusty przez ściany działowe lub obudowy w instalacjach przemysłowych i mieszkaniowych.
• Ochrona i uszczelnienie wyprowadzeń kablowych w puszkach przyłączeniowych.
• Stosowanie w systemach automatyki budynkowej przy przejściach kabli między strefami.

Wskazówki Montażowe

Montaż tulei kablowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Należy dobrać odpowiedni otwór montażowy o średnicy 29,5 mm (np. w puszce lub ściance rozdzielnicy) i wkręcić tuleję ręcznie lub przy pomocy klucza, zachowując ostrożność, aby nie uszkodzić gwintu. Przekrój przewodów oraz ich średnicę zewnętrzną należy dobrać zgodnie z zakresem podanym przez producenta. Przed montażem upewnij się, że grubość ściany mieści się w przedziale 2–8 mm. Wszelkie zalecenia dotyczące momentu dokręcania oraz doboru uszczelnień znajdziesz w dokumentacji technicznej producenta.

FAQ

• Czy tuleja nadaje się do kabli NYM 5-żyłowych? Producent podaje przeznaczenie do kabli 4-żyłowych NYM/NYY o przekroju 1,5–16 mm². Dla kabli 5-żyłowych należy sprawdzić, czy ich średnica zewnętrzna mieści się w zakresie 12,5–20 mm – jeśli tak, zastosowanie jest możliwe, ale wymaga indywidualnej weryfikacji.
• Jaki jest stopień ochrony po montażu? Tuleja sama w sobie nie posiada podanego stopnia IP. Jako przepust kablowy zapewnia mechaniczną ochronę przewodu, a szczelność całego zestawu zależy od jakości montażu i zastosowanych uszczelek w obudowie.
• Czy materiał PVC zawiera ftalany? Tuleja wykonana jest z miękkiego PVC wolnego od kadmu i ołowiu. Producent nie deklaruje braku ftalanów, dlatego w razie dodatkowych wymagań (np. dla instalacji w budownictwie ekologicznym) zalecamy kontakt z działem technicznym.
