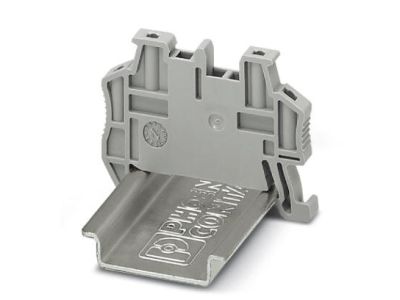

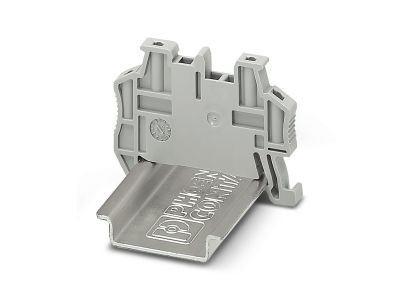

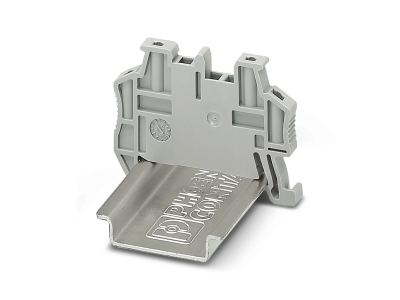

Trzymacz końcowy CLIPFIX 35-5, szary | 3022276 Phoenix Contact

Opis i Kluczowe Cechy

Trzymacz końcowy CLIPFIX 35-5 o numerze katalogowym 3022276 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej stabilizacji komponentów na szynach montażowych. Produkt charakteryzuje się wyjątkowo wąską konstrukcją o szerokości zaledwie 5,15 mm, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej bez kompromisów w zakresie wytrzymałości mechanicznej. Mechanizm szybkiego montażu zatrzaskowego eliminuje konieczność użycia narzędzi oraz śrub, co drastycznie skraca czas prefabrykacji rozdzielnic. Dodatkowym atutem jest zintegrowane gniazdo funkcyjne, które umożliwia bezpieczne przechowywanie mostków wtykowych typu FBS...5 i FBS...6 oraz wtyków pomiarowych KSS 5 i KSS 6, co zapobiega ich zgubieniu i ułatwia prace serwisowe.

• Szybki montaż: Beznarzędziowe zatrzaskiwanie na szynie nośnej.
• Kompaktowość: Szerokość 5,15 mm optymalizuje przestrzeń na szynie DIN.
• Wielofunkcyjność: Możliwość przechowywania akcesoriów mostkujących i pomiarowych.
• Personalizacja: Duża powierzchnia pozwalająca na czytelne oznaczenie sekcji listwy zaciskowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych. Trzymacz CLIPFIX 35-5 spełnia wymagania dotyczące odporności na wibracje i wstrząsy, co jest kluczowe w aplikacjach mobilnych oraz w przemyśle ciężkim. Materiał izolacyjny użyty do produkcji charakteryzuje się wysoką klasą palności zgodnie z normą UL 94 V0, co zapewnia bezpieczeństwo przeciwpożarowe wewnątrz instalacji elektrycznej.

Zastosowanie

Trzymacz końcowy CLIPFIX 35-5 znajduje szerokie zastosowanie w profesjonalnych systemach automatyki przemysłowej oraz elektroenergetyce. Jest dedykowany do stabilizacji rzędów złączek szynowych, zapobiegając ich przesuwaniu się wzdłuż szyny nośnej pod wpływem sił dynamicznych lub ciężaru przewodów. Dzięki uniwersalnej konstrukcji, idealnie współpracuje z najpopularniejszymi profilami montażowymi: szyną nośną NS 35/7,5 (o wysokości 7,5 mm) oraz szyną nośną NS 35/15 (o wysokości 15 mm). Jest to niezbędny element w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz systemach sterowania PLC.

Wskazówki Montażowe

Montaż trzymacza CLIPFIX 35-5 jest intuicyjny i przebiega w kilku prostych krokach. Należy przyłożyć element do krawędzi szyny DIN NS 35, a następnie docisnąć go, aż do usłyszenia charakterystycznego kliknięcia, które sygnalizuje poprawne zablokowanie mechanizmu. Dzięki precyzyjnemu dopasowaniu, trzymacz nie wymaga dokręcania śrub bocznych, co eliminuje ryzyko uszkodzenia powłoki galwanicznej szyny. W przypadku konieczności demontażu, wystarczy podważyć element płaskim wkrętakiem w wyznaczonym miejscu. Zaleca się stosowanie trzymaczy na obu końcach każdej sekcji listwy zaciskowej w celu zapewnienia pełnej sztywności układu.

FAQ

• Czy CLIPFIX 35-5 pasuje do szyn typu G? Nie, produkt jest przeznaczony wyłącznie do szyn nośnych typu NS 35 (szyna DIN o szerokości 35 mm).
• Czy mogę opisać ten trzymacz? Tak, konstrukcja przewiduje miejsce na standardowe systemy oznaczników Phoenix Contact, co ułatwia identyfikację grup złączek.
• Jakie akcesoria można w nim przechowywać? Trzymacz posiada dedykowane sloty na mostki FBS 5, FBS 6 oraz wtyki pomiarowe KSS 5 i KSS 6, co pozwala na zachowanie porządku w szafie podczas prac konserwacyjnych.
