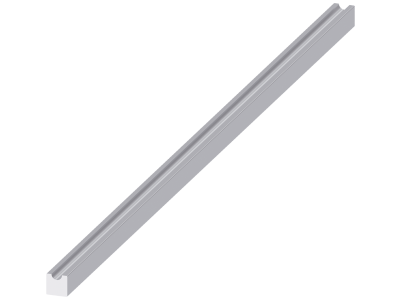

Trzpień 600mm 8x8mm 3VA 8UD1900-2WB00 | 8UD1900-2WA00 Siemens

Alternatywny kod produktu: 8UD19002WA00

Opis i Kluczowe Cechy

Trzpień przedłużający 8UD1900-2WA00 to akcesorium przeznaczone do napędów obrotowych drzwiowych ze sprzęgłem oraz napędów montowanych w ścianie bocznej w rozłącznikach bezpiecznikowych serii 3VA. Element o długości 600 mm i kwadratowym przekroju 8x8 mm umożliwia wydłużenie wału napędowego, co ułatwia dopasowanie mechanizmu do konkretnej konfiguracji rozdzielnicy. Wykonany z wytrzymałego materiału, zapewnia stabilne przenoszenie momentu obrotowego przy ręcznym sterowaniu odłącznikiem.

• Długość 600 mm: Pozwala na elastyczne przedłużenie wału napędowego w rozdzielnicach o większej głębokości, ułatwiając dostęp do dźwigni sterującej.
• Przekrój 8x8 mm: Gwarantuje kompatybilność mechaniczną z standardowymi sprzęgłami i gniazdami napędów obrotowych serii 3VA.
• Przeznaczenie do napędów obrotowych: Montowany w połączeniu z napędem drzwiowym lub ściennym – idealny do rozłączników 3VA, 3RV i innych urządzeń wykorzystujących wałek kwadratowy.
• Solidne wykonanie: Trzpień zapewnia sztywność i odporność na skręcanie podczas wielokrotnego użytkowania w warunkach przemysłowych.

Zgodność z Normami

Produkt jest oryginalnym akcesorium przeznaczonym do zastosowania w aparaturze modułowej zgodnej z europejskimi normami oraz posiadającej certyfikację CE. Konstrukcja trzpienia odpowiada wymaganiom mechanicznym stawianym elementom układów sterowania w rozdzielnicach niskiego napięcia.

Zastosowanie

Trzpień przedłużający 8UD1900-2WA00 stosuje się w rozdzielnicach i szafach sterowniczych, gdzie konieczne jest przeniesienie ruchu obrotowego z dźwigni na główny wyłącznik bezpiecznikowy lub odłącznik.

• Przedłużenie wału napędowego w rozłącznikach serii 3VA przy montażu w głębokich rozdzielnicach.
• Łączenie napędu obrotowego drzwiowego (ze sprzęgłem) z wałem odłącznika – umożliwia wygodne sterowanie z zewnątrz szafy.
• Zastosowanie w konfiguracjach, gdzie napęd obrotowy montowany jest w ścianie bocznej rozdzielnicy, a trzpień łączy go z wyłącznikiem wewnątrz.
• Współpraca z aparaturą modułową 3VA, 3RV oraz innymi urządzeniami wykorzystującymi wałek kwadratowy 8x8 mm (np. w systemach dystrybucji energii).

Wskazówki Montażowe

Montaż i demontaż trzpienia przedłużającego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Trzpień osadza się na wałku napędu obrotowego i zabezpiecza zgodnie z instrukcją producenta. Należy zachować odpowiedni moment dokręcania elementów mocujących (wg dokumentacji technicznej) oraz stosować przewody i połączenia dostosowane do prądu znamionowego odłącznika. Przed uruchomieniem sprawdzić luz osiowy i poprawność przenoszenia ruchu.

FAQ

• Czy trzpień 8UD1900-2WA00 jest kompatybilny z napędami innych producentów? Trzpień został zaprojektowany pod napędy obrotowe serii 3VA oraz rozłączniki 3RV. Do innych producentów może wymagać weryfikacji wymiarów przekroju (8x8 mm) i długości.
• Jaki materiał zastosowano w trzpieniu? W danych producenta nie podano konkretnego materiału. Jest to element stalowy lub ze stali nierdzewnej typowy dla akcesoriów tego typu – szczegóły można znaleźć w karcie katalogowej.
• Czy do montażu potrzebne są dodatkowe elementy (sprzęgła, tuleje)? Trzpień jest samodzielnym przedłużaczem wału. W zależności od konfiguracji mogą być wymagane sprzęgła lub łączniki – należy stosować oryginalne akcesoria zalecane przez producenta dla danego napędu.
