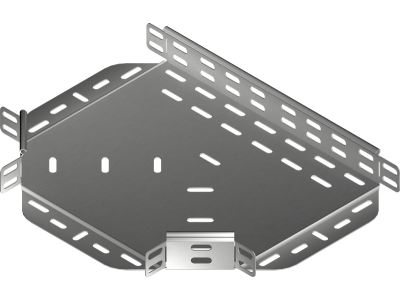

Trójnik korytka TKL50H42, gr.blachy 0,7 mm | 142505 Baks

Opis i Kluczowe Cechy

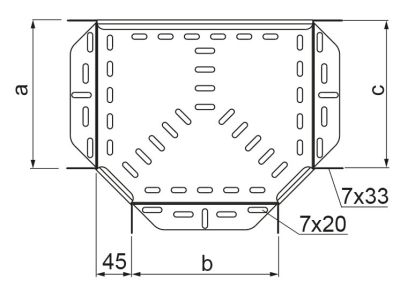

Trójnik korytka TKL50H42 marki BAKS to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych rozgałęzień w poziomych trasach kablowych. Produkt charakteryzuje się wysokością boku wynoszącą 42 mm oraz szerokością dostosowaną do systemów o profilu 50 mm. Wykorzystanie blachy o grubości 0,7 mm stanowi optymalny kompromis między lekkością konstrukcji a niezbędną sztywnością mechaniczną, co jest kluczowe przy prowadzeniu instalacji o średnim obciążeniu przewodami.

• Wysoka jakość materiału: Zastosowanie stali ocynkowanej metodą Sendzimira (PN-EN 10346:2015-09) gwarantuje podwyższoną odporność na korozję w warunkach wewnątrzbudynkowych.
• Precyzyjne dopasowanie: Kształtka została zaprojektowana tak, aby idealnie współgrać z korytkami serii TK, co eliminuje ryzyko powstawania ostrych krawędzi mogących uszkodzić izolację kabli.
• Stabilność konstrukcyjna: Grubość blachy 0,7 mm zapewnia odpowiednią wytrzymałość na odkształcenia podczas przeciągania ciężkich wiązek kablowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości stawiane systemom nośnym kabli. Trójnik TKL50H42 jest produkowany zgodnie z normą PN-EN 61537:2007, która określa wymagania i badania dla systemów korytek i drabin kablowych do prowadzenia przewodów. Dzięki procesowi cynkowania ogniowego metodą Sendzimira, element ten wpisuje się w standardy ochrony antykorozyjnej, co potwierdzają atesty techniczne producenta BAKS.

Zastosowanie

Trójnik TKL50H42 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz mieszkaniowym. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba odejścia od głównej magistrali kablowej pod kątem prostym. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych przy zasilaniu maszyn.
• Centrach danych i serwerowniach do organizacji okablowania strukturalnego.
• Budynkach biurowych w przestrzeniach podsufitowych i podpodłogowych.
• Instalacjach automatyki budynkowej i systemach bezpieczeństwa.

Wskazówki Montażowe

Prawidłowy montaż trójnika TKL50H42 jest kluczowy dla zachowania ciągłości elektrycznej i mechanicznej trasy. Zaleca się stosowanie dedykowanych śrub montażowych SGK M6x12 lub SG M6x12, które zapewniają stabilne połączenie kształtki z korytem prostym. Podczas instalacji należy zwrócić uwagę na:

• Ciągłość galwaniczną: Upewnij się, że połączenia śrubowe są dokręcone z odpowiednim momentem, aby zapewnić skuteczną ochronę przeciwporażeniową (wyrównanie potencjałów).
• Wsparcie konstrukcyjne: Zaleca się umieszczenie wsporników lub wieszaków w bliskiej odległości od trójnika (ok. 150-300 mm od punktu łączenia), aby zminimalizować naprężenia wynikające z ciężaru rozgałęziających się kabli.
• Ochronę krawędzi: Mimo starannego wykończenia, po docięciu korytek współpracujących należy zabezpieczyć krawędzie farbą cynkową w sprayu.

FAQ

• Czy trójnik wymaga dodatkowych łączników? Tak, do połączenia trójnika z korytkami prostymi należy użyć śrub montażowych z łbem grzybkowym, które stabilizują konstrukcję i zapewniają bezpieczeństwo izolacji kabli.
• Czy produkt można stosować na zewnątrz? Trójnik w standardowym ocynku Sendzimira przeznaczony jest głównie do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku montażu zewnętrznego zaleca się wersje cynkowane zanurzeniowo lub wykonane ze stali nierdzewnej.
• Jaka jest wysokość boku tego trójnika? Wysokość boku wynosi 42 mm, co czyni go kompatybilnym z systemami korytek o tym samym parametrze H.
