Trójnik korytka TKL200H42, gr.blachy 0,7 mm | 142520 Baks

Alternatywny kod produktu: TKL200H42

Opis i Kluczowe Cechy

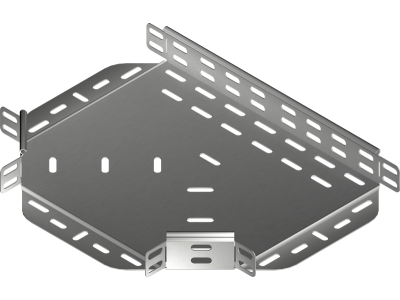

Trójnik korytka TKL200H42 marki BAKS to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych rozgałęzień w poziomych trasach kablowych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku wynoszącą 42 mm, co pozwala na swobodne prowadzenie wiązek przewodów o średnim przekroju. Wykonanie z blachy o grubości 0,7 mm stanowi optymalny kompromis między lekkością konstrukcji a wymaganą sztywnością mechaniczną, niezbędną przy montażu profesjonalnych systemów wsporczych.

• Wysoka jakość materiału: Zastosowanie stali cynkowanej metodą Sendzimira gwarantuje podwyższoną odporność na korozję w warunkach wewnątrzbudynkowych.
• Precyzyjne wymiary: Wysokość 42 mm jest w pełni kompatybilna z systemem koryt o profilu H42, co eliminuje progi i uskoki wewnątrz trasy.
• Bezpieczeństwo kabli: Odpowiednio wyprofilowane krawędzie trójnika chronią izolację przewodów przed przypadkowym uszkodzeniem podczas przeciągania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych i drabinowych do prowadzenia przewodów. Trójnik TKL200H42 spełnia wymagania normy PN-EN 61537, co potwierdza jego przydatność w instalacjach przemysłowych i komercyjnych. Dzięki zachowaniu ciągłości elektrycznej, element ten może być częścią systemu ochrony przeciwporażeniowej, pod warunkiem poprawnego wykonania połączeń wyrównawczych.

Zastosowanie

Trójnik TKL200H42 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, magazynowym oraz biurowym. Jest kluczowym elementem w miejscach, gdzie główna magistrala kablowa musi zostać rozdzielona na mniejsze odnogi, prowadzące do rozdzielnic piętrowych, punktów odbioru mocy lub systemów automatyki budynkowej. Dzięki szerokości 200 mm, element ten idealnie sprawdza się w instalacjach o średnim zagęszczeniu okablowania strukturalnego i zasilającego.

Wskazówki Montażowe

Prawidłowy montaż trójnika TKL200H42 jest kluczowy dla zachowania nośności całej trasy. Zaleca się stosowanie dedykowanych łączników producenta BAKS oraz śrub montażowych typu SGK M6x12 lub SG M6x12. Podczas instalacji należy zwrócić uwagę na:

• Podparcie konstrukcji: Zaleca się umieszczenie wsporników lub wieszaków w bliskiej odległości od punktu rozgałęzienia, aby zniwelować siły działające na połączenia śrubowe.
• Ciągłość galwaniczną: Należy upewnić się, że powierzchnie styku są czyste, co zapewni poprawną impedancję pętli zwarcia w systemie tras metalowych.
• Promień gięcia: Przy układaniu kabli o dużych przekrojach należy pamiętać o zachowaniu dopuszczalnego promienia gięcia, wykorzystując przestrzeń oferowaną przez geometrię trójnika.

FAQ

• Czy trójnik TKL200H42 można stosować na zewnątrz budynków? Standardowe wykonanie z blachy cynkowanej metodą Sendzimira jest przeznaczone głównie do środowisk o niskiej korozyjności (wnętrza). W przypadku montażu zewnętrznego zaleca się konsultację w celu dobrania wersji cynkowanej ogniowo lub malowanej proszkowo.
• Jakie śruby są potrzebne do połączenia trójnika z korytem? Do montażu najlepiej wykorzystać śruby z łbem grzybkowym i podkładką ząbkowaną (np. komplet SGK M6x12), które zapewniają trwałe połączenie i bezpieczeństwo izolacji kabli.
• Czy grubość blachy 0,7 mm jest wystarczająca dla pełnego obciążenia? Tak, przy zachowaniu zalecanych rozstawów podpór, blacha 0,7 mm zapewnia odpowiednią stabilność dla koryt o szerokości 200 mm w standardowych warunkach eksploatacyjnych.
