Trójnik korytka TKL100H42, gr.blachy 0,7 mm | 142510 Baks

Alternatywny kod produktu: TKL100H42

Opis i Kluczowe Cechy

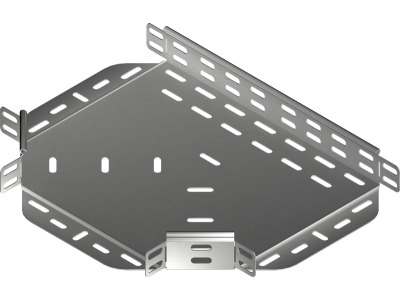

Trójnik korytka TKL100H42 marki BAKS to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych rozgałęzień w poziomych trasach kablowych. Produkt charakteryzuje się szerokością dostosowaną do systemów o profilu 100 mm oraz wysokością boku wynoszącą 42 mm, co pozwala na zachowanie ciągłości prowadzenia przewodów przy zachowaniu odpowiedniego promienia gięcia. Wykorzystanie blachy o grubości 0,7 mm stanowi optymalny kompromis między lekkością konstrukcji a jej sztywnością mechaniczną, co jest kluczowe podczas montażu w wymagających warunkach przemysłowych.

• Wysoka jakość materiału: Zastosowanie stali ocynkowanej metodą Sendzimira gwarantuje podwyższoną odporność na korozję w środowiskach wewnętrznych.
• Precyzyjne dopasowanie: Kompatybilność z systemem koryt H42 marki BAKS zapewnia szczelne i stabilne połączenie elementów trasy.
• Optymalna grubość blachy: Grubość 0,7 mm zapewnia stabilność strukturalną niezbędną do bezpiecznego podtrzymywania wiązek kablowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych kabli. Trójnik TKL100H42 spełnia wymagania normy PN-EN 61537, co potwierdza jego właściwości w zakresie wytrzymałości obciążeniowej oraz ciągłości elektrycznej. Dzięki procesowi cynkowania ogniowego metodą Sendzimira (norma PN-EN 10346), element wykazuje doskonałą przyczepność powłoki ochronnej, co przekłada się na długowieczność instalacji w standardowych warunkach eksploatacji budynkowej.

Zastosowanie

Trójnik TKL100H42 znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w infrastrukturze technicznej. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba odejścia od głównej magistrali kablowej pod kątem prostym. Idealnie sprawdza się w:

• Halach magazynowych i produkcyjnych do zasilania maszyn rozlokowanych w różnych sekcjach obiektu.
• Centrach danych i serwerowniach, gdzie wymagana jest wysoka estetyka i porządek w prowadzeniu okablowania strukturalnego.
• Budynkach użyteczności publicznej przy tworzeniu tras dla systemów oświetleniowych i niskoprądowych.

Wskazówki Montażowe

Montaż trójnika TKL100H42 powinien być przeprowadzony z wykorzystaniem dedykowanych śrub montażowych (zalecane komplety śrub SGK M6x12 lub SGN M6x12). Aby zapewnić maksymalną stabilność konstrukcji, należy pamiętać o następujących zasadach:

• Łączenie elementów: Trójnik należy połączyć z korytkami za pomocą łączników, dbając o odpowiednie dokręcenie śrub w celu zapewnienia ciągłości galwanicznej.
• Podparcie trasy: Zaleca się stosowanie wsporników lub wieszaków w bliskiej odległości od trójnika (ok. 150-300 mm od punktu rozgałęzienia), aby zniwelować naprężenia wynikające z ciężaru kabli.
• Bezpieczeństwo: Podczas docinania elementów trasy należy zabezpieczyć krawędzie farbą cynkową w celu uniknięcia korozji w miejscach naruszenia powłoki.

FAQ

• Czy trójnik wymaga dodatkowych łączników? Tak, do poprawnego i stabilnego połączenia trójnika z korytkami zaleca się stosowanie dedykowanych łączników oraz śrub montażowych marki BAKS.
• Czy produkt można stosować na zewnątrz budynków? Trójnik w standardowym ocynku Sendzimira jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku środowisk o wysokiej wilgotności lub agresywności korozyjnej zaleca się wersje cynkowane zanurzeniowo lub wykonane ze stali nierdzewnej.
• Jaka jest wysokość boku tego elementu? Wysokość boku wynosi 42 mm, co czyni go w pełni kompatybilnym z systemem koryt H42.
