Trójnik korytka TKJ200H60, gr.blachy 1,0 mm | 166620 Baks

Opis i Kluczowe Cechy

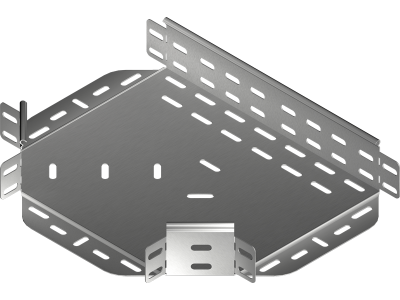

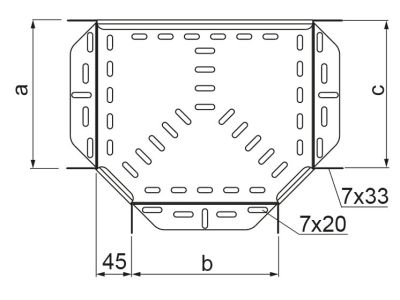

Trójnik korytka TKJ200H60 marki BAKS to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych i trwałych rozgałęzień w poziomych trasach kablowych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku wynoszącą 60 mm, co pozwala na swobodne prowadzenie wiązek przewodów o znacznych przekrojach. Kluczowym atutem konstrukcyjnym jest zastosowanie blachy o grubości 1,0 mm, co gwarantuje wysoką sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru kabli. Materiał został poddany procesowi cynkowania metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia skuteczną barierę antykorozyjną w standardowych warunkach środowiskowych wewnątrz budynków.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność strukturalną całego systemu nośnego.
• Precyzyjne dopasowanie: Kompatybilność z systemami koryt BAKS o wysokości H60 ułatwia szybki montaż bez konieczności dodatkowej obróbki.
• Ochrona przewodów: Gładkie krawędzie i staranne wykończenie minimalizują ryzyko uszkodzenia izolacji kabli podczas ich przeciągania.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Trójnik TKJ200H60 spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów koryt i drabin kablowych do prowadzenia przewodów. Dzięki zastosowaniu stali cynkowanej metodą Sendzimira, element wykazuje zgodność z normą PN-EN 10346, co potwierdza jego trwałość i odpowiednie zabezpieczenie powierzchniowe przed utlenianiem.

Zastosowanie

Trójnik TKJ200H60 znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz użyteczności publicznej. Jest niezastąpiony w miejscach, gdzie zachodzi potrzeba odejścia od głównej magistrali kablowej pod kątem prostym. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych o rozbudowanej infrastrukturze zasilającej.
• Centrach danych i serwerowniach, gdzie wymagana jest przejrzysta organizacja okablowania strukturalnego.
• Budynkach biurowych do prowadzenia instalacji teletechnicznych i elektrycznych w przestrzeniach podsufitowych.
• Garażach podziemnych i obiektach infrastrukturalnych.

Wskazówki Montażowe

Montaż trójnika TKJ200H60 powinien być przeprowadzony z wykorzystaniem dedykowanych śrub montażowych (np. kompletów śrub SGK M6x12 lub SG M6x12), co zapewnia ciągłość elektryczną i mechaniczną trasy. Podczas instalacji należy zwrócić uwagę na odpowiednie podparcie elementu – zaleca się umieszczenie wsporników lub wieszaków w bliskiej odległości od punktów łączenia trójnika z korytami prostymi, aby uniknąć nadmiernych naprężeń. W przypadku konieczności zachowania ciągłości galwanicznej (ochrona przeciwporażeniowa), należy upewnić się, że połączenia śrubowe są dokręcone z odpowiednim momentem obrotowym, zapewniającym trwały styk metaliczny.

FAQ

• Czy trójnik wymaga stosowania łączników? Tak, do połączenia trójnika z korytem prostym należy użyć śrub montażowych, które stabilizują konstrukcję i zapewniają ciągłość trasy.
• Czy produkt można stosować na zewnątrz? Standardowe cynkowanie metodą Sendzimira jest przeznaczone do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku montażu zewnętrznego zaleca się stosowanie elementów cynkowanych ogniowo lub wykonanych ze stali nierdzewnej.
• Jaka jest grubość blachy tego modelu? Model TKJ200H60 wykonany jest z blachy o grubości 1,0 mm, co stanowi optymalny kompromis między wagą elementu a jego wytrzymałością mechaniczną.
