Trójnik korytka TKJ100H60, gr.blachy 1,0 mm | 166610 Baks

Opis i Kluczowe Cechy

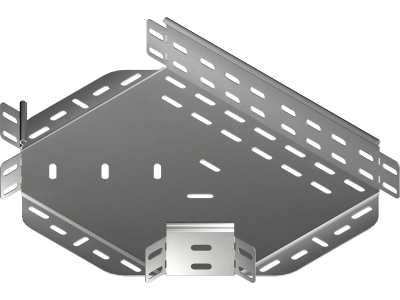

Trójnik korytka TKJ100H60 marki BAKS to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych rozgałęzień w poziomych trasach kablowych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 60 mm, co pozwala na swobodne prowadzenie wiązek przewodów o znacznych przekrojach. Wykorzystanie blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia mechaniczne pod wpływem ciężaru kabli. Materiał został poddany procesowi cynkowania metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia skuteczną barierę antykorozyjną, niezbędną w standardowych warunkach wewnątrzbudynkowych.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność mechaniczną całego węzła instalacyjnego.

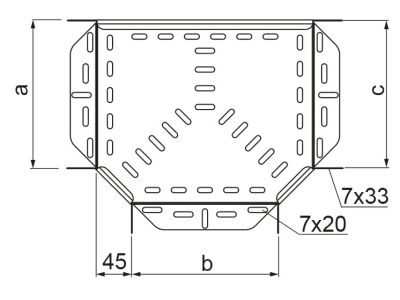

• Precyzyjne wymiary: Szerokość 100 mm i wysokość 60 mm są w pełni kompatybilne z systemami koryt serii H60.
• Ochrona antykorozyjna: Cynkowanie metodą Sendzimira wydłuża żywotność instalacji w środowiskach suchych i umiarkowanie wilgotnych.
• Bezpieczeństwo kabli: Odpowiednio wyprofilowane krawędzie minimalizują ryzyko uszkodzenia izolacji podczas przeciągania przewodów.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych projektach elektroenergetycznych. Trójnik TKJ100H60 spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów koryt i drabin kablowych do prowadzenia przewodów. Dzięki zastosowaniu stali ocynkowanej zgodnie z normą PN-EN 10346:2015-09, element ten wykazuje odpowiednią odporność na korozję, co potwierdzają deklaracje właściwości użytkowych producenta BAKS.

Zastosowanie

Trójnik TKJ100H60 znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz użyteczności publicznej. Jest niezastąpionym elementem w miejscach, gdzie zachodzi konieczność odejścia od głównej magistrali kablowej pod kątem prostym. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych do zasilania maszyn i urządzeń.
• Centrach danych i serwerowniach przy organizacji tras strukturalnych.
• Budynkach biurowych do prowadzenia instalacji podstropowych.
• Infrastrukturze technicznej w obiektach handlowych.

Wskazówki Montażowe

Prawidłowy montaż trójnika TKJ100H60 jest kluczowy dla zachowania ciągłości elektrycznej i nośności trasy. Do połączenia trójnika z korytkami prostymi należy użyć łączników oraz śrub montażowych (zalecane komplety śrub SGK M6x12 lub SG M6x12). Podczas instalacji należy zwrócić uwagę na:

• Stabilność podparcia: Zaleca się umieszczenie wsporników lub wieszaków w bliskiej odległości od punktu rozgałęzienia, aby zniwelować siły działające na złącza.
• Ciągłość elektryczną: Należy upewnić się, że połączenia śrubowe są dokręcone z odpowiednim momentem, co gwarantuje właściwą ochronę przeciwporażeniową (ekwipotencjalizację).
• Promień gięcia: Przy układaniu kabli wewnątrz trójnika należy zachować dopuszczalny promień gięcia przewodów określony przez ich producenta.

FAQ

1. Czy trójnik TKJ100H60 jest dostarczany z pokrywą?
Standardowo trójnik sprzedawany jest bez pokrywy. Jeśli wymagany jest wyższy stopień ochrony mechanicznej lub estetyka, należy dokupić dedykowaną pokrywę trójnika PTKJ100.

2. Jakich śrub należy użyć do montażu?
Do połączenia z korytkami zaleca się stosowanie śrub z łbem grzybkowym SGK M6x12, które zapewniają gładką powierzchnię wewnątrz koryta, chroniąc kable przed przetarciem.

3. Czy produkt można stosować na zewnątrz budynków?
Cynkowanie metodą Sendzimira jest przeznaczone głównie do zastosowań wewnętrznych. W przypadku montażu na zewnątrz w trudnych warunkach atmosferycznych, zaleca się stosowanie elementów cynkowanych ogniowo (HDG) lub ze stali nierdzewnej.
