Trójnik korytka TKJ100H50, gr.blachy 1,0 mm | 156610 Baks

Opis i Kluczowe Cechy

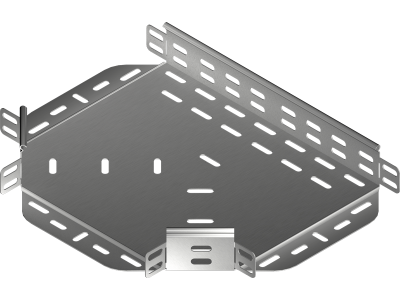

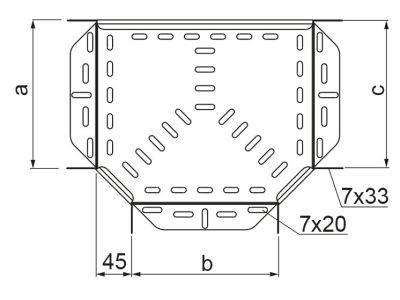

Trójnik korytka TKJ100H50 marki BAKS to profesjonalny element osprzętu instalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych rozgałęzień w poziomych trasach kablowych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 50 mm, co pozwala na płynne prowadzenie wiązek przewodów w systemach o średnim zagęszczeniu kabli. Wykorzystanie blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia mechaniczne pod wpływem ciężaru ułożonych przewodów.

• Materiał: Stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia skuteczną ochronę antykorozyjną w warunkach wewnątrzbudynkowych.
• Stabilność: Grubość blachy 1,0 mm przekłada się na zwiększoną wytrzymałość na obciążenia statyczne.
• Kompatybilność: Element jest w pełni zintegrowany z systemem koryt BAKS o wysokości H50, co ułatwia szybki i powtarzalny montaż.
• Bezpieczeństwo: Gładkie krawędzie i precyzyjne tłoczenie minimalizują ryzyko uszkodzenia izolacji kabli podczas ich przeciągania.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektroinstalacyjnej. Trójnik TKJ100H50 spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia przewodów w zakresie wytrzymałości i ciągłości elektrycznej. Dzięki procesowi cynkowania metodą Sendzimira, element wykazuje zgodność z normami dotyczącymi ochrony przed korozją, co jest kluczowe dla długowieczności instalacji w obiektach przemysłowych i komercyjnych.

Zastosowanie

Trójnik TKJ100H50 znajduje szerokie zastosowanie w budownictwie przemysłowym, magazynowym oraz biurowym. Jest niezbędnym elementem wszędzie tam, gdzie zachodzi potrzeba odejścia od głównej magistrali kablowej pod kątem prostym. Idealnie sprawdza się w:

• Halach produkcyjnych przy zasilaniu maszyn i urządzeń.
• Centrach danych do organizacji okablowania strukturalnego.
• Garażach podziemnych i ciągach komunikacyjnych.
• Instalacjach automatyki budynkowej i systemach bezpieczeństwa.

Wskazówki Montażowe

Prawidłowy montaż trójnika TKJ100H50 jest kluczowy dla zachowania sztywności całej trasy. Zaleca się stosowanie dedykowanych śrub montażowych (kompletów śrubowych SGK M6x12 lub SGN M6x12), które zapewniają trwałe połączenie z korytkami prostymi. Podczas instalacji należy zwrócić uwagę na:

• Podparcie: Zaleca się umieszczenie wsporników lub wieszaków w bliskiej odległości od punktu rozgałęzienia, aby zniwelować siły działające na złącze.
• Ciągłość elektryczna: Prawidłowe skręcenie elementów zapewnia ciągłość galwaniczną, co jest niezbędne dla skutecznego uziemienia trasy.
• Łączenie: Do połączenia trójnika z korytem nie są wymagane dodatkowe łączniki, jeśli stosowane są standardowe metody zakładkowe przewidziane przez producenta BAKS.

FAQ

• Czy trójnik wymaga dodatkowych łączników? Montaż odbywa się poprzez wsunięcie elementu w korytko i skręcenie śrubami, co zazwyczaj eliminuje potrzebę stosowania osobnych łączników bocznych.
• Czy produkt można stosować na zewnątrz? Standardowe cynkowanie metodą Sendzimira jest przeznaczone do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku montażu zewnętrznego zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Jaka jest grubość blachy tego modelu? Model TKJ100H50 posiada blachę o grubości 1,0 mm, co stanowi optymalny kompromis między wagą elementu a jego wytrzymałością mechaniczną.
