Trójnik dostawny TKDJ50H60, gr.blachy 1,0 mm | 169705 Baks

Opis i Kluczowe Cechy

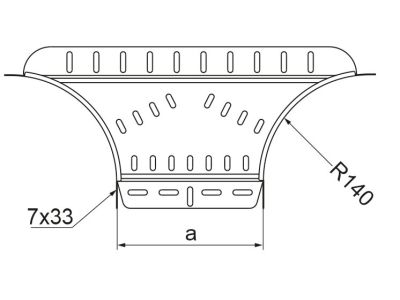

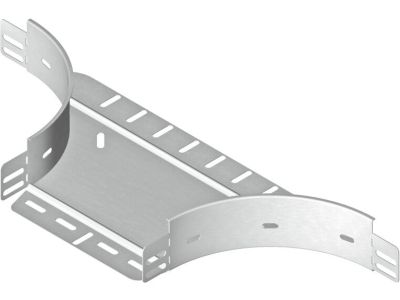

Trójnik dostawny TKDJ50H60 marki BAKS to profesjonalny element systemu tras kablowych, zaprojektowany z myślą o tworzeniu precyzyjnych i trwałych rozgałęzień w instalacjach elektrycznych oraz teletechnicznych. Produkt charakteryzuje się wysokością boku wynoszącą 60 mm, co pozwala na swobodne prowadzenie wiązek przewodów o znacznym przekroju. Wykorzystanie blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia mechaniczne pod wpływem ciężaru okablowania.

• Materiał: Stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia doskonałą ochronę antykorozyjną w warunkach wewnętrznych.
• Grubość blachy: Solidne 1,0 mm przekłada się na stabilność montażu i bezpieczeństwo eksploatacji.
• Kompatybilność: Element jest w pełni zintegrowany z systemem korytek BAKS o wysokości H60.
• Konstrukcja: Trójnik dostawny umożliwia łatwe dołączenie nowej odnogi do istniejącej już trasy bez konieczności jej całkowitego demontażu.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektroinstalacyjnej. Spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów korytek i drabin instalacyjnych do prowadzenia przewodów. Dzięki procesowi cynkowania metodą Sendzimira, trójnik wykazuje zgodność z normami dotyczącymi ochrony przed korozją, co jest kluczowe dla zachowania ciągłości elektrycznej i trwałości mechanicznej systemów nośnych.

Zastosowanie

Trójnik TKDJ50H60 znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz użyteczności publicznej. Jest niezastąpiony w miejscach, gdzie wymagana jest rozbudowa infrastruktury kablowej lub zmiana kierunku prowadzenia tras. Idealnie sprawdza się w halach produkcyjnych, centrach danych oraz magazynach, gdzie estetyka i porządek w okablowaniu idą w parze z wymogami technicznymi. Dzięki swojej konstrukcji pozwala na szybkie wyprowadzenie odgałęzienia pod kątem prostym w stosunku do głównej linii koryt.

Wskazówki Montażowe

Montaż trójnika dostawnego TKDJ50H60 powinien odbywać się z wykorzystaniem dedykowanych śrub montażowych (np. kompletów śrub SGK M6x12), co zapewnia trwałe i bezpieczne połączenie elementów. Podczas instalacji należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia kabli, aby uniknąć uszkodzeń izolacji. Zaleca się stosowanie wsporników w pobliżu miejsca rozgałęzienia, aby zminimalizować naprężenia działające na konstrukcję. Dzięki perforacji elementu, proces łączenia z korytkami jest intuicyjny i nie wymaga specjalistycznych narzędzi do obróbki metalu.

FAQ

• Czy trójnik TKDJ50H60 można stosować na zewnątrz? Standardowe wykonanie w ocynku Sendzimira jest przeznaczone głównie do środowisk o niskiej korozyjności (wnętrza budynków). Do zastosowań zewnętrznych zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Jakie śruby są potrzebne do montażu? Do poprawnego połączenia trójnika z korytem zaleca się stosowanie śrub z łbem grzybkowym i nakrętek kołnierzowych ząbkowanych, które zapobiegają samoczynnemu odkręcaniu się pod wpływem drgań.
• Czy element zapewnia ciągłość elektryczną? Tak, prawidłowo skręcony system korytek BAKS wraz z trójnikami zapewnia ciągłość elektryczną wymaganą do ochrony przeciwporażeniowej i ekwipotencjalizacji.
