Trójnik dostawny TKDJ50H42, gr.blachy 1,0 mm | 753159 Baks

Opis i Kluczowe Cechy

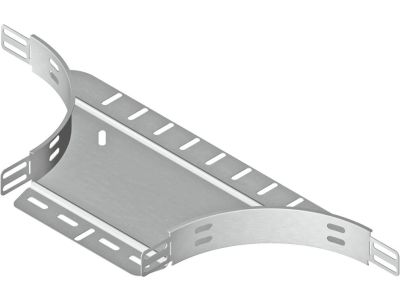

Trójnik dostawny TKDJ50H42 marki BAKS to profesjonalny element osprzętu instalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych rozgałęzień w poziomych trasach kablowych. Produkt charakteryzuje się wysokością boku wynoszącą 42 mm, co pozwala na płynne połączenie z korytkami o analogicznych parametrach geometrycznych. Wykorzystanie blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia mechaniczne pod wpływem ciężaru ułożonych przewodów.

• Materiał: Stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia skuteczną barierę antykorozyjną w warunkach wewnątrzbudynkowych.
• Solidność: Grubość blachy 1,0 mm przekłada się na stabilność mechaniczną całego systemu nośnego.
• Kompatybilność: System TKDJ jest w pełni zintegrowany z innymi elementami producenta BAKS, co eliminuje problemy z dopasowaniem komponentów.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które są wymagane w nowoczesnym budownictwie przemysłowym i komercyjnym. Trójnik spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia tras kablowych. Dzięki procesowi cynkowania metodą Sendzimira, element wykazuje zgodność z klasami odporności korozyjnej, co jest kluczowe dla długowieczności instalacji elektrycznej.

Zastosowanie

Trójnik dostawny TKDJ50H42 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz telekomunikacyjnych. Jest niezastąpiony w miejscach, gdzie zachodzi potrzeba odejścia od głównego ciągu kablowego pod kątem prostym. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych o dużym zagęszczeniu infrastruktury.
• Centrach danych (Data Centers), gdzie wymagana jest precyzja w prowadzeniu wiązek kablowych.
• Budynkach użyteczności publicznej i biurowcach.
• Infrastrukturze technicznej wymagającej częstych modyfikacji i rozbudowy.

Wskazówki Montażowe

Montaż trójnika dostawnego TKDJ50H42 powinien odbywać się z wykorzystaniem dedykowanych śrub montażowych (zalecane komplety śrub SGK M6x12 lub SG M6x12). Aby zapewnić pełną ciągłość elektryczną oraz stabilność mechaniczną, należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Trójnik należy dostawić do boku koryta głównego po uprzednim wycięciu otworu o odpowiedniej szerokości.
• Mocowanie: Należy użyć minimum 4 kompletów śrub na każde połączenie, aby zapewnić sztywność konstrukcji.
• Bezpieczeństwo: Po docięciu koryta głównego, krawędzie należy zabezpieczyć farbą cynkową w sprayu, aby zapobiec powstawaniu ognisk korozji.
• Uziemienie: Systemy koryt metalowych wymagają sprawdzenia ciągłości połączeń ochronnych zgodnie z projektem instalacji.

FAQ

1. Czy trójnik TKDJ50H42 można stosować na zewnątrz budynków?
Standardowe wykonanie w ocynku Sendzimira jest przeznaczone głównie do środowisk suchych wewnątrz budynków. W przypadku montażu zewnętrznego zaleca się stosowanie elementów cynkowanych ogniowo (HDG) lub wykonanych ze stali nierdzewnej.

2. Jakie śruby są potrzebne do montażu tego elementu?
Do poprawnego połączenia trójnika z korytem zaleca się stosowanie śrub z łbem grzybkowym i podkładką ząbkowaną, co zapobiega ich poluzowaniu pod wpływem drgań.

3. Czy grubość blachy 1,0 mm jest wystarczająca dla ciężkich kabli energetycznych?
Tak, przy zachowaniu odpowiedniego rozstawu podpór (zgodnie z tabelą obciążeń producenta), blacha 1,0 mm zapewnia optymalny stosunek wagi do wytrzymałości mechanicznej.
