Trójnik dostawny TKDJ300H60, gr.blachy 1,0mm | 169730 Baks

Opis i Kluczowe Cechy

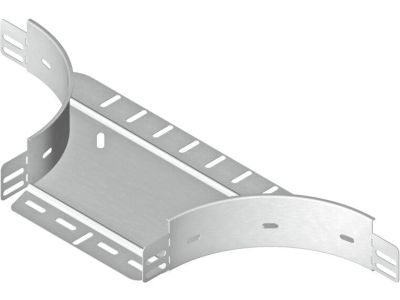

Trójnik dostawny TKDJ300H60 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do tworzenia rozgałęzień w poziomych i pionowych trasach kablowych. Produkt został zaprojektowany z myślą o systemach korytek o wysokości boku 60 mm oraz szerokości 300 mm. Kluczowym atutem tego komponentu jest zastosowanie blachy o grubości 1,0 mm, co gwarantuje wysoką sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru ułożonych przewodów. Wykorzystanie stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09) zapewnia skuteczną ochronę antykorozyjną, co jest niezbędne w standardowych warunkach wewnątrzbudynkowych.

• Solidna konstrukcja: Grubość blachy 1,0 mm pozwala na bezpieczne przenoszenie obciążeń w instalacjach przemysłowych.
• Precyzyjne dopasowanie: Wysokość 60 mm idealnie współgra z systemami koryt BAKS, eliminując ryzyko powstawania uskoków na łączeniach.
• Łatwość modyfikacji: Konstrukcja dostawna umożliwia wykonanie odgałęzienia w dowolnym miejscu istniejącej trasy bez konieczności jej demontażu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości stawiane osprzętowi do prowadzenia tras kablowych. Trójnik TKDJ300H60 jest produkowany zgodnie z normą PN-EN 61537:2007, która określa wymagania i badania dla systemów koryt i drabin kablowych. Dzięki procesowi cynkowania metodą Sendzimira, element wykazuje wysoką trwałość powłoki ochronnej, co potwierdzają atesty higieniczne oraz deklaracje zgodności CE producenta BAKS.

Zastosowanie

Trójnik dostawny znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz w infrastrukturze technicznej. Jest niezastąpiony w sytuacjach, gdy zachodzi potrzeba wyprowadzenia nowej nitki kablowej z głównego ciągu komunikacyjnego. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych o rozbudowanej strukturze zasilania.
• Centrach danych (Data Centers), gdzie wymagana jest precyzyjna organizacja okablowania strukturalnego.
• Budynkach użyteczności publicznej, zapewniając estetyczne i bezpieczne prowadzenie instalacji elektrycznych oraz teletechnicznych.

Wskazówki Montażowe

Montaż trójnika TKDJ300H60 powinien odbywać się z zachowaniem zasad sztuki elektroinstalacyjnej. Aby zapewnić pełną stabilność i ciągłość elektryczną trasy, należy przestrzegać poniższych wytycznych:

• Łączenie elementów: Do połączenia trójnika z korytem należy używać śrub montażowych (np. kompletów śrub SGK M6x12 lub SGN M6x12), co gwarantuje trwałość mechaniczną połączenia.
• Przygotowanie koryta: W miejscu montażu trójnika dostawnego należy wyciąć odpowiedni otwór w boku koryta głównego, dbając o usunięcie ostrych krawędzi (gratowanie), aby zapobiec uszkodzeniu izolacji kabli.
• Podparcie: Zaleca się stosowanie dodatkowych wsporników lub wieszaków w pobliżu rozgałęzienia, aby zniwelować siły działające na punkt styku elementów.

FAQ

• Czy trójnik TKDJ300H60 można stosować na zewnątrz? Standardowa powłoka cynkowana metodą Sendzimira jest przeznaczona do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku montażu zewnętrznego zaleca się stosowanie elementów cynkowanych ogniowo lub wykonanych ze stali nierdzewnej.
• Jakie śruby są potrzebne do montażu? Do poprawnej instalacji zaleca się stosowanie śrub z łbem grzybkowym i nakrętek kołnierzowych ząbkowanych, które zapobiegają samoczynnemu odkręcaniu się pod wpływem drgań.
• Czy grubość blachy 1,0 mm jest wystarczająca dla ciężkich kabli energetycznych? Tak, przy zachowaniu odpowiedniego rozstawu podpór, blacha o grubości 1,0 mm zapewnia optymalny stosunek wagi elementu do jego wytrzymałości mechanicznej.
