Trójnik dostawny TKDJ200H50, gr.blachy 1,0mm | 159720 Baks

Opis i Kluczowe Cechy

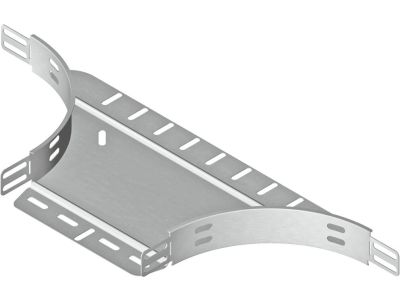

Trójnik dostawny TKDJ200H50 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnego rozgałęziania tras kablowych w systemach korytek metalowych. Produkt charakteryzuje się wysokością boku wynoszącą 50 mm oraz szerokością dostosowaną do koryt o wymiarze 200 mm. Kluczowym atutem tego komponentu jest zastosowanie blachy o grubości 1,0 mm, co gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia mechaniczne pod wpływem ciężaru ułożonych przewodów. Wykonanie ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09) zapewnia skuteczną ochronę antykorozyjną, co jest niezbędne w instalacjach przemysłowych i komercyjnych.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność mechaniczną połączenia.
• Wysokość boku 50 mm: Pełna kompatybilność z systemami koryt o profilu H50.
• Szybki montaż: Konstrukcja dostawna umożliwia łatwe wpięcie się w istniejącą trasę bez konieczności jej przecinania.
• Trwałość: Powłoka cynkowa chroni element przed utlenianiem i trudnymi warunkami środowiskowymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektroinstalacyjnej. Trójnik TKDJ200H50 spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia przewodów. Dzięki zastosowaniu certyfikowanej stali oraz procesów galwanicznych zgodnych z europejskimi standardami, element ten zapewnia ciągłość elektryczną trasy, co jest kluczowe dla poprawnego funkcjonowania ochrony przeciwporażeniowej i systemów wyrównywania potencjałów.

Zastosowanie

Trójnik dostawny TKDJ200H50 znajduje szerokie zastosowanie w budownictwie przemysłowym, magazynowym oraz w obiektach użyteczności publicznej. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba wyprowadzenia nowej odnogi trasy kablowej pod kątem prostym w stosunku do ciągu głównego. Idealnie sprawdza się w:

• Halach produkcyjnych przy zasilaniu maszyn i urządzeń.
• Centrach danych do porządkowania okablowania strukturalnego.
• Garażach podziemnych i ciągach komunikacyjnych.
• Instalacjach automatyki budynkowej i systemach HVAC.

Wskazówki Montażowe

Montaż trójnika TKDJ200H50 powinien odbywać się przy użyciu dedykowanych śrub montażowych (np. kompletów śrub SGK M6x12 lub SGN M6x12). Aby zapewnić maksymalną stabilność i bezpieczeństwo instalacji, należy przestrzegać następujących kroków:

• Przystaw trójnik do boku koryta głównego w miejscu planowanego rozgałęzienia.
• Wykorzystaj fabryczne otwory perforacyjne do połączenia elementów.
• Zastosuj odpowiedni moment dokręcania śrub, aby uniknąć poluzowania konstrukcji pod wpływem wibracji.
• Upewnij się, że krawędzie koryt są odpowiednio zabezpieczone, aby nie uszkodzić izolacji przeciąganych kabli.
• W przypadku dużych obciążeń, zaleca się zastosowanie dodatkowego wspornika lub wieszaka w bezpośrednim sąsiedztwie trójnika.

FAQ

1. Czy trójnik TKDJ200H50 wymaga dodatkowego malowania?
Nie, produkt jest standardowo cynkowany metodą Sendzimira, co zapewnia wystarczającą ochronę wewnątrz budynków. W przypadku środowisk bardzo agresywnych zaleca się wersje cynkowane ogniowo lub malowane proszkowo.

2. Czy element pasuje do korytek innych producentów?
Trójnik jest zaprojektowany w standardzie systemu BAKS (H50), jednak dzięki uniwersalnej perforacji często jest kompatybilny z systemami innych producentów o tych samych parametrach wymiarowych, po uprzedniej weryfikacji rozstawu otworów.

3. Jakie śruby są potrzebne do montażu?
Zaleca się stosowanie śrub z łbem grzybkowym M6, które minimalizują ryzyko uszkodzenia powłoki kabla podczas przeciągania.
