Trójnik dostawny TKDJ100H60, gr.blachy 1,0 mm | 169710 Baks

Opis i Kluczowe Cechy

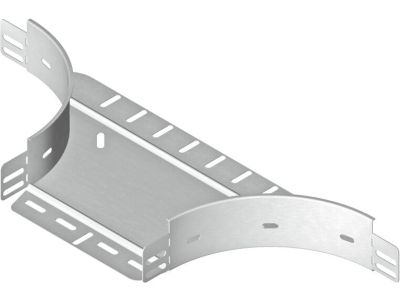

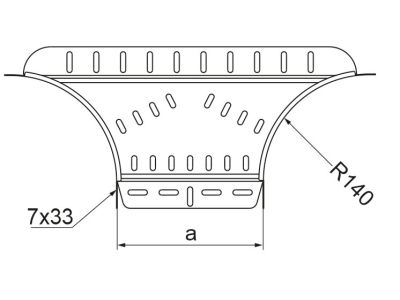

Trójnik dostawny TKDJ100H60 marki BAKS to profesjonalny element osprzętu instalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych i trwałych rozgałęzień w systemach tras kablowych. Produkt charakteryzuje się wysokością boku wynoszącą 60 mm oraz szerokością dostosowaną do koryt o profilu 100 mm. Kluczowym atutem konstrukcyjnym jest zastosowanie blachy o grubości 1,0 mm, co gwarantuje optymalną sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru prowadzonych przewodów. Wykorzystanie stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09) zapewnia skuteczną barierę antykorozyjną, co jest niezbędne w profesjonalnych instalacjach elektroenergetycznych i telekomunikacyjnych.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność strukturalną całego węzła kablowego.
• Precyzyjne dopasowanie: Wysokość 60 mm pozwala na pełną kompatybilność z systemami koryt H60 producenta BAKS.
• Ochrona antykorozyjna: Cynkowanie metodą Sendzimira wydłuża żywotność elementu w środowiskach wewnętrznych.
• Łatwość montażu: Konstrukcja dostawna umożliwia szybkie wpięcie się w istniejącą trasę bez konieczności jej całkowitego demontażu.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Trójnik TKDJ100H60 spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia tras kablowych. Dzięki zastosowaniu atestowanych materiałów, element ten gwarantuje ciągłość elektryczną oraz odpowiednią wytrzymałość na obciążenia, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego i operacyjnego budynku.

Zastosowanie

Trójnik dostawny TKDJ100H60 znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz użyteczności publicznej. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba wyprowadzenia nowej nitki instalacji pod kątem prostym względem głównego ciągu komunikacyjnego. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych przy zasilaniu maszyn.
• Centrach danych i serwerowniach do porządkowania okablowania strukturalnego.
• Budynkach biurowych w przestrzeniach podsufitowych.
• Infrastrukturze technicznej wymagającej częstych modyfikacji i rozbudowy.

Wskazówki Montażowe

Prawidłowy montaż trójnika dostawnego TKDJ100H60 jest kluczowy dla zachowania nośności trasy. Zaleca się stosowanie dedykowanych śrub montażowych (kompletów śrubowych SGK M6x12 lub SG M6x12), które zapewniają trwałe połączenie mechaniczne. Podczas instalacji należy zwrócić uwagę na:

• Wyrównanie poziomów: Upewnij się, że trójnik przylega ściśle do boku koryta głównego, eliminując szczeliny mogące uszkodzić izolację kabli.
• Rozmieszczenie podpór: W miejscu rozgałęzienia zaleca się stosowanie dodatkowych wsporników lub wysięgników, aby zniwelować siły działające na punkt styku elementów.
• Ciągłość galwaniczną: Dokręcenie śrub z odpowiednim momentem gwarantuje właściwą przewodność ochronną systemu.

FAQ

• Czy trójnik TKDJ100H60 można stosować na zewnątrz? Standardowe wykonanie w ocynku Sendzimira jest przeznaczone do środowisk o niskiej korozyjności (wnętrza). Do zastosowań zewnętrznych zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Czy do montażu potrzebne są łączniki? Trójnik dostawny montuje się bezpośrednio do boku koryta głównego po uprzednim wycięciu otworu lub wykorzystaniu fabrycznych perforacji, przy użyciu śrub montażowych.
• Jaka jest maksymalna waga kabli dla tego elementu? Nośność zależy od gęstości podparcia całej trasy, jednak blacha 1,0 mm jest dedykowana do standardowych obciążeń przemysłowych przy zachowaniu zalecanych rozstawów podpór.
