Trójnik dostawny TKDJ100H42, gr.blachy 1,0 mm | 149810 Baks

Opis i Kluczowe Cechy

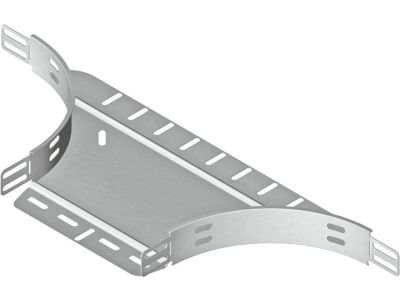

Trójnik dostawny TKDJ100H42 marki BAKS to profesjonalny element osprzętu instalacyjnego, zaprojektowany z myślą o tworzeniu precyzyjnych i trwałych rozgałęzień w systemach tras kablowych. Produkt charakteryzuje się wysokością boku wynoszącą 42 mm, co pozwala na płynne połączenie z korytkami o analogicznych parametrach geometrycznych. Wykorzystanie blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia mechaniczne pod wpływem ciężaru ułożonych przewodów.

• Materiał: Stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia skuteczną barierę antykorozyjną w warunkach wewnątrzbudynkowych.
• Solidność: Grubość blachy 1,0 mm przekłada się na stabilność mechaniczną całego węzła instalacyjnego.
• Kompatybilność: Wysokość 42 mm jest standardem w systemach BAKS, co ułatwia integrację z istniejącymi ciągami kablowymi.
• Bezpieczeństwo: Gładkie krawędzie elementu minimalizują ryzyko uszkodzenia izolacji kabli podczas ich przeciągania i układania.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektroinstalacyjnej. Trójnik TKDJ100H42 spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia tras kablowych. Dzięki zastosowaniu stali cynkowanej metodą Sendzimira, element wykazuje zgodność z normą PN-EN 10346:2015-09, co jest kluczowe dla zapewnienia długotrwałej ochrony przed korozją w środowiskach o umiarkowanej wilgotności.

Zastosowanie

Trójnik dostawny TKDJ100H42 znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz użyteczności publicznej. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba odejścia od głównej trasy kablowej pod kątem prostym bez konieczności przecinania głównych koryt. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych przy zasilaniu maszyn.
• Centrach danych i serwerowniach do porządkowania okablowania strukturalnego.
• Budynkach biurowych w przestrzeniach podsufitowych.
• Infrastrukturze technicznej wymagającej częstych modyfikacji i rozbudowy sieci.

Wskazówki Montażowe

Montaż trójnika dostawnego TKDJ100H42 jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prac instalacyjnych. Aby zapewnić maksymalną stabilność połączenia, zaleca się:

• Wykorzystanie dedykowanych śrub montażowych (np. kompletów śrub SGK M6x12 lub SGN M6x12), które gwarantują odpowiedni docisk i ciągłość elektryczną.
• Dopasowanie trójnika do boku koryta głównego po uprzednim wycięciu otworu o odpowiedniej szerokości.
• Zachowanie odpowiednich odstępów między wspornikami w miejscu rozgałęzienia, aby uniknąć nadmiernych ugięć trasy.
• Zastosowanie osłon (pokryw) w miejscach narażonych na gromadzenie się pyłu lub uszkodzenia mechaniczne.

FAQ

• Czy trójnik TKDJ100H42 można stosować na zewnątrz? Standardowe cynkowanie metodą Sendzimira jest przeznaczone głównie do wnętrz. W przypadku montażu zewnętrznego zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Czy do montażu potrzebne są łączniki? Trójnik dostawny montuje się bezpośrednio do boku koryta, zazwyczaj przy użyciu śrub z łbem grzybkowym, co eliminuje potrzebę stosowania dodatkowych łączników wzdłużnych w miejscu styku.

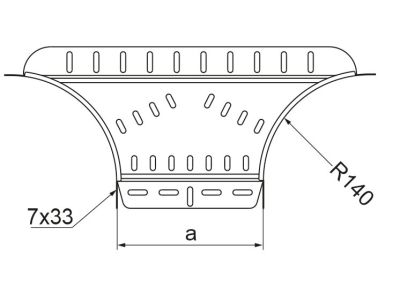

• Jaka jest szerokość tego trójnika? Model TKDJ100H42 jest dedykowany do koryt o szerokości 100 mm, co pozwala na zachowanie pełnej przepustowości trasy bocznej.
