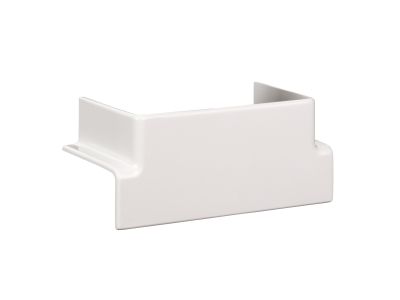

Trójnik 95-185x55 mm PC/ABS biel polarna Optiline 45 | ISM10208P Schneider Electric

Opis i Kluczowe Cechy

Trójnik instalacyjny o symbolu ISM10208P to element wykonany z wysokoudarowego tworzywa PC/ABS, przeznaczony do systemu kanałów kablowych Optiline 45. Dzięki elastycznemu zakresowi regulacji 95-185 mm oraz szerokości 55 mm umożliwia sprawne rozgałęzienie tras kablowych w miejscach wymagających zmiany kierunku lub odgałęzienia. Kolor biel polarna zapewnia estetyczne dopasowanie do standardowych instalacji elektrycznych i teletechnicznych.

• Materiał PC/ABS: Wytrzymałe tworzywo odporne na uderzenia i wysoką temperaturę – gwarantuje długotrwałą stabilność mechaniczną w warunkach przemysłowych i domowych.
• Zakres regulacji 95-185 x 55 mm: Uniwersalna konstrukcja dopasowująca się do kanałów o różnych szerokościach – redukuje potrzebę stosowania wielu wariantów trójników.
• System Optiline 45: Kompatybilność z renomowaną linią kanałów kablowych – ułatwia integrację z istniejącą infrastrukturą bez konieczności przeróbek.
• Kolor biel polarna (RAL 9010): Neutralny odcień pasujący do większości rozdzielnic i puszek instalacyjnych – zachowuje czysty wygląd instalacji.
• Oszczędność czasu montażu: Szybkie łączenie z kanałem bez użycia specjalistycznych narzędzi – przyspiesza prace instalacyjne.

Zgodność z Normami

Trójnik ISM10208P został zaprojektowany zgodnie z ogólnymi wymaganiami obowiązującymi w instalacjach elektrycznych niskiego napięcia. Produkt posiada oznaczenie CE i spełnia standardy europejskie dotyczące materiałów stosowanych w systemach kablowych. Szczegółowe normy dla tego elementu nie zostały wskazane przez producenta, dlatego zalecamy weryfikację zgodności z projektem instalacji.

Zastosowanie

Trójnik Optiline 45 znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozgałęzienie trasy kablowej – w rozdzielnicach, szafach sterowniczych oraz przy prowadzeniu przewodów w korytach metalowych lub plastikowych.

• Tworzenie odgałęzień w poziomych i pionowych ciągach kanałów kablowych w budynkach przemysłowych i biurowych.
• Prowadzenie przewodów w instalacjach teletechnicznych, sterowniczych i energetycznych wymagających zmiany kierunku.
• Łączenie kanałów o różnej szerokości (95-185 mm) w miejscach przejść między strefami technicznymi.
• Organizacja tras kablowych w rozdzielnicach elektrycznych – ułatwia zachowanie przejrzystości i bezpieczeństwa.

Wskazówki Montażowe

Montaż trójnika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Trójnik mocuje się na szynie TH35 (DIN) w kanałach Optiline 45 lub bezpośrednio na ścianie koryta. Należy dobrać przekrój przewodów zgodnie z obciążalnością prądową i zastosować odpowiednie narzędzia do zaciskania. Moment dokręcania śrub (jeśli występują) – zgodnie z dokumentacją producenta. Po montażu sprawdzić stabilność połączenia i brak nadmiernych naprężeń kabli.

FAQ

• Czy trójnik ISM10208P pasuje do wszystkich kanałów Optiline 45? Tak, został zaprojektowany specjalnie dla systemu Optiline 45 i współpracuje z kanałami o szerokości od 95 do 185 mm oraz wysokości 55 mm. Przed montażem sprawdź wymiary swojego kanału.
• Z jakiego materiału wykonany jest trójnik? Z tworzywa PC/ABS – jest to poliwęglan zmieszany z ABS, który charakteryzuje się dużą odpornością mechaniczną i termiczną (do ok. 100°C ciągłej pracy). Nie przewodzi prądu, co zwiększa bezpieczeństwo.
• Czy do montażu potrzebne są specjalne narzędzia? Nie – trójnik mocuje się ręcznie przez zatrzaśnięcie na krawędzi kanału. Do ewentualnego przykręcenia (jeśli konstrukcja wymaga) wystarczy standardowy wkrętak. W instalacjach bez napięcia montaż jest szybki i prosty.
