Trójkąt mały 15 stopni | 60096-15 EL-SUN

Opis i Kluczowe Cechy

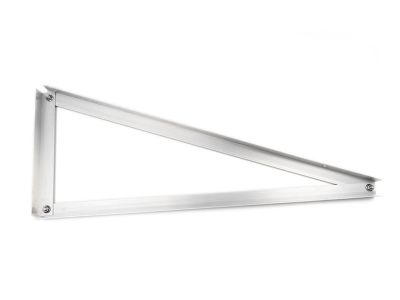

Trójkąt mały 15 stopni marki EL-SUN to profesjonalny element konstrukcyjny zaprojektowany z myślą o optymalizacji wydajności systemów fotowoltaicznych montowanych na powierzchniach płaskich oraz dachach o niewielkim nachyleniu. Wykonany z wysokiej jakości aluminium, produkt charakteryzuje się wyjątkową odpornością na korozyjne działanie czynników atmosferycznych, co gwarantuje wieloletnią eksploatację bez konieczności kosztownej konserwacji. Kąt nachylenia wynoszący 15 stopni został precyzyjnie dobrany, aby zapewnić optymalny balans pomiędzy uzyskiem energetycznym a stabilnością konstrukcji przy obciążeniu wiatrem.

• Wysoka sztywność strukturalna: Zastosowanie odpowiednich profili aluminiowych pozwala na bezpieczne przenoszenie obciążeń śniegiem i wiatrem.
• Lekkość konstrukcji: Dzięki wykorzystaniu stopów aluminium, element nie obciąża nadmiernie poszycia dachu, ułatwiając jednocześnie transport i logistykę na placu budowy.
• Precyzyjne wykonanie: Otwory montażowe są rozmieszczone w sposób umożliwiający szybką integrację z szynami montażowymi oraz klemami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży konstrukcji wsporczych dla odnawialnych źródeł energii. Materiały użyte do produkcji spełniają wymagania normy PN-EN 1991 (Eurokod 1), co dotyczy oddziaływań na konstrukcje w zakresie obciążeń wiatrem i śniegiem. Ponadto, zastosowane aluminium jest zgodne z normą PN-EN 755, co potwierdza jego właściwości mechaniczne oraz skład chemiczny gwarantujący trwałość w środowiskach o różnej klasie korozyjności.

Zastosowanie

Trójkąt montażowy EL-SUN znajduje szerokie zastosowanie w profesjonalnych instalacjach fotowoltaicznych. Jest dedykowany przede wszystkim do:

• Montażu modułów PV na dachach płaskich pokrytych membraną, papą lub betonem.
• Tworzenia konstrukcji balastowych, gdzie ingerencja w strukturę dachu musi zostać ograniczona do minimum.
• Instalacji na dachach skośnych o bardzo małym kącie nachylenia, w celu uzyskania wymaganych 15 stopni dla lepszego samooczyszczania się modułów.
• Zastosowań przemysłowych i komercyjnych, gdzie liczy się szybkość powtarzalnego montażu dużych pól modułów.

Wskazówki Montażowe

Podczas instalacji trójkąta małego 15 stopni należy przestrzegać poniższych zaleceń technicznych:

• Rozstaw podpór: Odległość między trójkątami powinna być ściśle dobrana do strefy wiatrowej oraz specyfikacji technicznej modułów fotowoltaicznych.
• Moment dokręcania: Wszystkie połączenia śrubowe (zazwyczaj śruby M10 ze stali nierdzewnej A2) powinny być dokręcone z odpowiednim momentem, aby zapobiec luzowaniu się konstrukcji pod wpływem wibracji.
• Zabezpieczenie podłoża: W przypadku montażu bezpośredniego na membranie dachowej, zaleca się stosowanie podkładek EPDM lub mat ochronnych, które zapobiegają uszkodzeniom mechanicznym warstwy hydroizolacyjnej.
• Połączenie wyrównawcze: Należy pamiętać o zapewnieniu ciągłości elektrycznej konstrukcji i podłączeniu jej do instalacji odgromowej lub uziemiającej.

FAQ

1. Czy trójkąt nadaje się do montażu pionowego i poziomego modułów?
Tak, konstrukcja trójkąta pozwala na montaż modułów w obu orientacjach, pod warunkiem zastosowania odpowiednich szyn montażowych i zachowania rozstawu punktów podparcia zgodnego z instrukcją producenta paneli.

2. Czy produkt jest odporny na sól morską?
Aluminium, z którego wykonany jest trójkąt EL-SUN, posiada naturalną warstwę pasywną, jednak w strefach nadmorskich o bardzo wysokim zasoleniu zaleca się regularne przeglądy stanu powierzchni.

3. Jakie śruby są wymagane do montażu?
Zaleca się stosowanie śrub ze stali nierdzewnej klasy A2, co eliminuje ryzyko powstania ogniwa galwanicznego i korozji stykowej na łączeniu z aluminium.
