Zacisk potrójny 3 x 2,5 - 16mm², do wielkości NH000 i NH00 1-bieg. | 3NP1921-1BE20 Siemens

Alternatywny kod produktu: 3NP19211BE20

Opis i Kluczowe Cechy

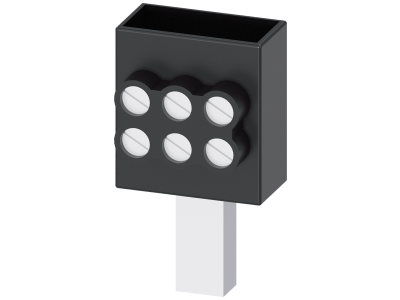

Zacisk potrójny 3 x 2,5–16 mm² (symbol 3NP1921-1BE20) to akcesorium dedykowane do rozłączników bezpiecznikowych serii 3NP w rozmiarach NH000 i NH00, 1-biegunowe. Wyposażony w zacisk ramowy zapewnia pewny i trwały kontakt elektryczny, eliminując ryzyko poluzowania się połączenia. Idealne uzupełnienie dla rozłączników izolacyjnych bezpiecznikowych 3NP do 630 A.

• Zakres przewodów 2,5–16 mm²: Umożliwia podłączenie szerokiej gamy przekrojów przewodów, od cienkich instalacyjnych po grube przewody zasilające.
• Zacisk ramowy: Zapewnia stabilne i bezpieczne połączenie, odporne na drgania i cykliczne obciążenia prądowe.
• Kompatybilność z NH000/NH00: Przeznaczony do współpracy z rozłącznikami bezpiecznikowymi 1-biegunowymi w systemie NH, gwarantując prawidłowe działanie całego układu.
• Wzmocniona ochrona personelu: Zapewnia bezpieczeństwo podczas montażu i eksploatacji dzięki odpowiedniej konstrukcji izolacyjnej i stabilizacji połączenia.
• Łatwy montaż: Szybkie i niezawodne mocowanie w rozłączniku – eliminuje konieczność stosowania dodatkowych elementów montażowych.

Zgodność z Normami

Zacisk zgodny z European Norm (EN) dotyczącymi aparatury łączeniowej niskiego napięcia, w tym normami dla rozłączników bezpiecznikowych serii 3NP. Posiada deklarację zgodności CE.

Zastosowanie

Zacisk potrójny 3 x 2,5–16 mm² znajduje zastosowanie w instalacjach elektrycznych o średnich i dużych mocach, gdzie wymagana jest pewna i stabilna punktu połączenia przewodów.

• Podłączanie przewodów zasilających i odbiorczych w rozłącznikach bezpiecznikowych NH000/NH00 1-biegunowych.
• Budowa i modernizacja tablic rozdzielczych niskiego napięcia.
• Przyłączanie przewodów o różnych przekrojach w instalacjach przemysłowych i budynkowych.
• Wymiana uszkodzonych zacisków w istniejących układach zabezpieczeń.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Należy upewnić się, że rozłącznik jest w pozycji „wyłączony” i zablokowany mechanicznie. Przewody należy oczyścić z izolacji na odpowiedniej długości (zgodnie z dokumentacją), wprowadzić pod zacisk i dokręcić z zalecanym momentem (sprawdzonym kluczem dynamometrycznym). Unikać przekraczania maksymalnego momentu dokręcenia, aby nie uszkodzić zacisku lub przewodu.

FAQ

• Czy zacisk jest kompatybilny z innymi seriami rozłączników poza 3NP? Zacisk zaprojektowany jest wyłącznie do współpracy z rozłącznikami serii 3NP w rozmiarach NH000 i NH00. Przed montażem należy sprawdzić kompatybilność z danym modelem rozłącznika.
• Jaki jest zalecany moment dokręcenia zacisku? Dokładny moment nie został podany w dostępnych danych. Zaleca się korzystanie z dokumentacji technicznej rozłącznika lub instrukcji montażu określonej przez producenta systemu.
• Czy zacisk nadaje się do zastosowań zewnętrznych? Zacisk nie posiada oznaczenia stopnia ochrony IP. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach lub w obudowach o odpowiedniej klasie ochrony.
