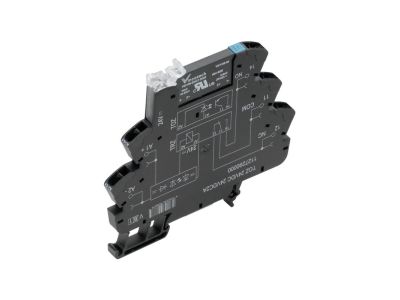

Transoptor TOZ 5VDC 48VDC0,1A | 1127030000 Weidmuller

Opis i Kluczowe Cechy

Transoptor serii TOZ (symbol 1127030000) to kompaktowe urządzenie do izolacji galwanicznej obwodów sterowania i obciążenia. Przeznaczony do sygnałów prądu stałego – napięcie wejściowe 5 V DC umożliwia bezpośrednie sterowanie z układów logicznych lub PLC, natomiast wyjście 48 V DC / 0,1 A pozwala na bezpieczne załączanie odbiorników niskoprądowych w instalacjach automatyki. Modułowa konstrukcja ułatwia montaż w rozdzielnicy na szynie TH35.

• Napięcie sterowania (wejście): 5 V DC – kompatybilne z typowymi wyjściami sterowników PLC i układów cyfrowych, eliminuje konieczność stosowania dodatkowych konwerterów.
• Napięcie wyjściowe (obciążenia): 48 V DC – umożliwia bezpośrednie podłączenie odbiorników w standardowych obwodach automatyki (np. sygnalizatory, zawory, przekaźniki).
• Prąd wyjściowy: 0,1 A (100 mA) – optymalny do obwodów sygnałowych i sterowania niskoprądowego, zapewnia bezpieczną pracę bez ryzyka przeciążenia styków.
• Izolacja galwaniczna: separuje obwód wejściowy od wyjściowego, chroniąc układy sterowania przed przepięciami i zakłóceniami oraz zwiększając bezpieczeństwo instalacji.
• Kompaktowa budowa modularna: standardowa szerokość modułu umożliwia łatwą integrację w istniejącej rozdzielnicy na szynie TH35 (szerokość modułu – patrz dokumentacja producenta).

Zgodność z Normami

Transoptor spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskonapięciowych zgodnie z przepisami bezpieczeństwa. Szczegółowe informacje na temat zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Transoptor TOZ znajduje zastosowanie wszędzie tam, gdzie wymagana jest izolacja galwaniczna między obwodem sterowania a obwodem wykonawczym, szczególnie przy różnych poziomach napięć stałych.

• Sterowanie zaworami, sygnalizatorami, cewkami przekaźników i małymi siłownikami z wyjść PLC 5 V DC.
• Integracja układów o napięciu 5 V DC z obwodami 48 V DC – ochrona wejść sterowników przed przepięciami.
• Separacja sygnałów w szafach sterowniczych i rozdzielnicach automatyki przemysłowej.
• Automatyka budynkowa – izolacja obwodów sterowania oświetleniem, roletami czy systemami HVAC.

Wskazówki Montażowe

Montaż transoptora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (max. 0,1 A). Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów – zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia biegunowości napięcia sterowania.

FAQ

• Czy transoptor wymaga zasilania zewnętrznego? Tak, napięcie sterowania 5 V DC musi być dostarczone z zewnątrz (np. z wyjścia PLC lub zasilacza). Urządzenie nie posiada własnego źródła zasilania.
• Jaki jest stopień ochrony (IP) transoptora? Producent nie podaje konkretnej wartości dla tego modelu. Jak większość aparatury modułowej przeznaczonej do wnętrz rozdzielnic, urządzenie charakteryzuje się typowym stopniem ochrony IP20 (ochrona przed dotknięciem palcem).
• Czy transoptor nadaje się do sygnałów zmiennoprądowych (AC)? Nie. Zarówno sterowanie, jak i obciążenie są zaprojektowane wyłącznie dla prądu stałego (DC). Do sygnałów AC należy stosować dedykowane przekaźniki lub optoizolatory AC.
