Transoptor TOZ 24VUC 48VDC0,1A | 1127060000 Weidmuller

Opis i Kluczowe Cechy

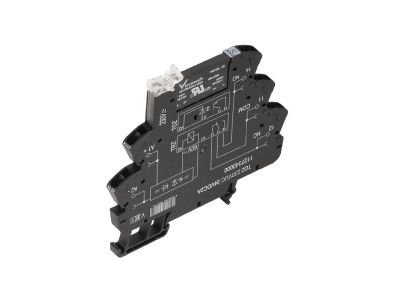

Transoptor TOZ (symbol 1127060000) to urządzenie do separacji galwanicznej sygnałów, przeznaczone do montażu na szynie DIN w rozdzielnicach i szafach sterowniczych. Jego podstawowe parametry – napięcie sterowania 24 V UC (zarówno AC, jak i DC) oraz wyjście 48 V DC o prądzie 0,1 A – gwarantują bezpieczne i precyzyjne przesyłanie sygnałów sterujących przy jednoczesnym odizolowaniu obwodów.

• Napięcie sterowania 24 V UC (AC/DC): uniwersalność zasilania – możliwość stosowania zarówno w instalacjach prądu przemiennego, jak i stałego, co upraszcza projektowanie i zmniejsza liczbę potrzebnych komponentów.
• Wyjście 48 V DC / 0,1 A: zapewnia stabilny sygnał dla układów sterowania niskonapięciowego (PLC, przekaźniki) bez ryzyka przeciążenia, przy minimalnym poborze mocy.
• Separacja galwaniczna: skutecznie izoluje elektrycznie obwód sterowania od obwodu wyjściowego, chroniąc wrażliwe elementy przed przepięciami i zakłóceniami.
• Kompaktowa konstrukcja: pozwala na oszczędność miejsca w rozdzielnicy i łatwą integrację z inną aparaturą modułową.
• Niezawodność transmisji sygnału: dzięki zastosowaniu technologii transoptorowej eliminuje wpływ pól elektromagnetycznych i różnic potencjałów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Dopuszczenie do użytku w instalacjach niskiego napięcia zgodnie z dyrektywą LVD.

Zastosowanie

Transoptor TOZ znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna sygnałów sterujących. Sprawdza się w nowych oraz modernizowanych instalacjach automatyki przemysłowej i budynkowej.

• Separacja sygnałów wejściowych i wyjściowych w sterownikach PLC.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub siłowników w układach o różnych potencjałach.
• Ochrona linii sygnałowych przed przepięciami w torach pomiarowych i sterowniczych.
• Izolacja obwodów sterowania 24 V od obwodów 48 V w systemach automatyki budynkowej (np. sterowanie oświetleniem, HVAC).

Wskazówki Montażowe

Montaż transoptora powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przewody należy podłączać zgodnie ze schematem producenta, z użyciem odpowiedniego momentu dokręcania śrub (wartość podana w dokumentacji technicznej). Przekrój przewodów należy dobrać do prądu 0,1 A, uwzględniając spadki napięcia na długości linii.

FAQ

• Jakie napięcie sterowania jest dopuszczalne dla tego transoptora? Transoptor TOZ jest przystosowany do napięcia sterowania 24 V UC, co oznacza, że może być zasilany zarówno napięciem przemiennym (AC), jak i stałym (DC) w zakresie 24 V.
• Czy wyjście transoptora jest typu tranzystorowego? W nazwie produktu wskazano wyjście 48 V DC / 0,1 A. W typowych transoptorach modułowych wyjście realizowane jest za pomocą fototranzystora lub fototriaka. Dla konkretnego modelu brak jest szczegółowych danych – zalecamy sprawdzenie dokumentacji producenta.
• Jaki jest stopień ochrony tego transoptora? Producent nie podał konkretnego stopnia ochrony IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W przypadku pracy w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkowe osłony.
