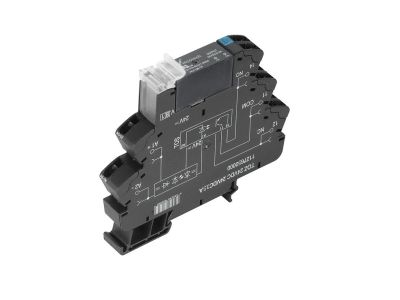

Transoptor TOZ 24VDC 24VDC3,5A | 1127650000 Weidmuller

Opis i Kluczowe Cechy

Transoptor TOZ (symbol 1127650000) to półprzewodnikowy przekaźnik izolowany galwanicznie, przeznaczony do pracy w obwodach sterowania napięciem stałym. Urządzenie oferuje napięcie sterowania 24VDC oraz napięcie obciążenia 24VDC, co umożliwia bezpieczne przełączanie sygnałów w układach automatyki przemysłowej i budynkowej. Dzięki prądowi znamionowemu 3,5A nadaje się do sterowania niewielkimi odbiornikami, takimi jak cewki styczników, przekaźników czy wejścia PLC.

• Napięcie sterowania 24VDC: Kompatybilne z typowymi zasilaczami i układami PLC – łatwa integracja w instalacjach niskonapięciowych.
• Napięcie obciążenia 24VDC: Umożliwia bezpośrednie sterowanie odbiornikami zasilanym napięciem stałym, bez konieczności stosowania dodatkowych konwerterów.
• Prąd znamionowy 3,5A: Wystarczający do przełączania cewek styczników, przekaźników oraz małych silników – zapewnia bezpieczną pracę bez ryzyka przeciążenia.
• Izolacja galwaniczna (transoptor): Separuje obwód sterowania od obwodu obciążenia, chroniąc sterownik przed przepięciami i zakłóceniami.
• Praca bezstykowa (półprzewodnikowa): Brak mechanicznych styków eliminuje zużycie i iskrzenie, co wydłuża żywotność w aplikacjach cyklicznych.

Zgodność z Normami

Transoptor TOZ został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dla aparatury modułowej stosowanej w instalacjach niskonapięciowych.

Zastosowanie

Dzięki uniwersalnym parametrom transoptor znajduje zastosowanie w wielu układach automatyki, gdzie wymagana jest izolacja galwaniczna i niezawodne przełączanie sygnałów DC.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych.
• Podawanie impulsów sterujących do wejść przekaźników programowalnych (PLC).
• Sygnalizacja i separacja obwodów w systemach automatyki budynkowej (BMS).
• Przełączanie małych odbiorników DC, np. zaworów, lamp sygnalizacyjnych lub sterowników.

Wskazówki Montażowe

Montaż oraz obsługa transoptora powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 3,5A, a moment dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Czy transoptor posiada podświetlenie LED? W dostępnych danych producent nie podaje informacji o wbudowanym podświetleniu. W przypadku potrzeby wizualnej sygnalizacji stanu zaleca się zastosowanie zewnętrznej diody sygnalizacyjnej.
• Jaki jest stopień ochrony obudowy? Producent nie deklaruje konkretnego stopnia IP. Dla aparatury montowanej wewnątrz rozdzielnic zwykle przyjmuje się ochronę min. IP20 (ochrona przed ciałami stałymi >12 mm). W razie instalacji w warunkach podwyższonej wilgotności należy zastosować dodatkowe osłony.
• Czy transoptor działa w trybie NO (normalnie otwarty)? Transoptor TOZ jest przekaźnikiem półprzewodnikowym – nie posiada mechanicznych styków. Jego wyjście przewodzi w stanie załączenia napięcia sterującego, co odpowiada funkcji normalnie otwartej (NO) w przekaźniku elektromagnetycznym.
