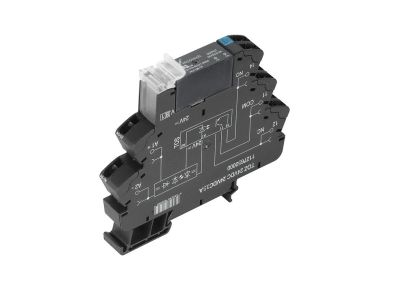

Transoptor TOZ 24VDC 230VAC1A | 1127700000 Weidmuller

Opis i Kluczowe Cechy

Transoptor oznaczony symbolem TOZ o indeksie 1127700000 to przekaźnik półprzewodnikowy przeznaczony do izolowanego sterowania obwodami prądu przemiennego. Urządzenie zasilane jest napięciem sterującym 24 V DC i umożliwia przełączanie obciążenia 230 V AC o prądzie do 1 A. Zastosowanie transoptora zapewnia galwaniczną izolację między obwodem sterowania a obwodem wykonawczym, co zwiększa bezpieczeństwo instalacji i chroni układy niskonapięciowe przed przepięciami.

• Napięcie sterowania 24 V DC: kompatybilne z typowymi układami automatyki i sterownikami PLC, bez konieczności stosowania dodatkowych konwerterów napięcia.
• Obciążenie wyjścia 230 V AC / 1 A: umożliwia bezpieczne włączanie/wyłączanie odbiorników takich jak zawory, wentylatory, lampy czy małe silniki w instalacjach przemysłowych i budynkowych.
• Półprzewodnikowa technika przełączania: praca beziskrowa i bezgłośna, eliminuje zużycie styków mechanicznych oraz zakłócenia stykowe, co wydłuża żywotność układu.
• Izolacja galwaniczna: oddziela obwód sterowania od obciążenia, minimalizując ryzyko uszkodzenia sterownika w przypadku awarii odbiornika.
• Zwarta konstrukcja modułu: przystosowana do montażu na szynie TH35 w rozdzielnicach (szerokość modułu - brak danych w źródle; w typowych transoptorach tego typu standardowa szerokość 17,5 mm, jednak ze względu na brak konkretnego parametru w danych produktu nie podajemy go jako faktu).

Zgodność z Normami

Transoptor spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Urządzenie jest przeznaczone do pracy w instalacjach zgodnych z obowiązującymi przepisami dla aparatury modułowej. W danych katalogowych nie podano konkretnych numerów norm – zaleca się montaż zgodnie z wytycznymi producenta oraz zasadami sztuki instalacyjnej.

Zastosowanie

Transoptor TOZ 24VDC 230VAC1A znajduje zastosowanie wszędzie tam, gdzie wymagana jest izolacja galwaniczna i ciche, niezawodne przełączanie obciążenia AC bez użycia styków mechanicznych.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych – izolacja chroni sterownik przed przepięciami indukcyjnymi.
• Przełączanie odbiorników sygnalizacyjnych (lampy, brzęczyki) w automatyce budynkowej i przemysłowej.
• Interfejs wyjściowy dla sterowników PLC i układów mikroprocesorowych – dopasowanie napięcia 24 V DC do obwodów 230 V AC.
• Zastępowanie przekaźników elektromechanicznych w aplikacjach wymagających szybkiego przełączania i dużej trwałości łączeniowej.

Wskazówki Montażowe

Montaż i podłączenie transoptora może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączyć zgodnie z oznaczeniami zacisków, a moment dokręcania śrub zacisków dobrać według dokumentacji producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia (1 A) – minimalny przekrój 0,5 mm² (zalecany 1,0 mm² dla łatwości montażu). Przed pierwszym załączeniem sprawdzić poprawność polaryzacji napięcia sterującego (24 V DC).

FAQ

• Czy transoptor ma wbudowane podświetlenie LED sygnalizujące stan załączenia? W dostępnych danych nie podano informacji o diodzie sygnalizacyjnej. Zazwyczaj transoptory tego typu mogą posiadać opcjonalną diodę – w razie potrzeby należy sprawdzić oznaczenia na obudowie lub dokumentację dołączoną do egzemplarza.
• Jaki stopień ochrony IP ma transoptor? Dla transoptorów przeznaczonych do montażu w rozdzielnicy typowy stopień ochrony to IP20 (ochrona przed dotykiem narzędziem). Nie posiadamy jednak konkretnych danych dla tego modelu – zalecamy montaż w obudowie o odpowiednim szczelności, jeśli wymagania instalacji są wyższe.
• Czy transoptor przełącza obciążenie w sposób załączający czy tylko zwierny? Transoptor TOZ działa w trybie zwiernym (NO – normally open) – obwód wyjściowy jest rozwarty w stanie spoczynku, a zamyka się po podaniu napięcia sterującego 24 V DC.
