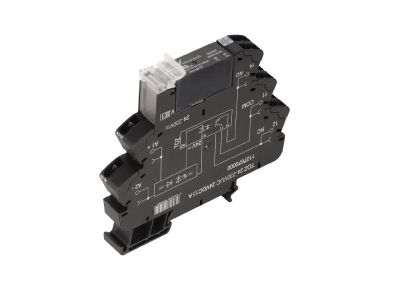

Transoptor TOZ 24-230VUC 24VDC5A | 1990990000 Weidmuller

Opis i Kluczowe Cechy

Transoptor TOZ o symbolu 1990990000 to wygodne w zastosowaniu urządzenie do separacji galwanicznej i przełączania sygnałów. Dzięki uniwersalnemu napięciu sterowania 24–230 V AC/DC oraz wyjściu 24 V DC o obciążalności 5 A sprawdza się w różnorodnych instalacjach automatyki budynkowej i przemysłowej. Brak elementów mechanicznych zapewnia cichą i niezawodną pracę.

• Napięcie sterowania 24–230 V AC/DC: uniwersalny zakres umożliwia podłączenie do dowolnego obwodu bez konieczności doboru napięcia.
• Wyjście 24 V DC / 5 A: zapewnia bezpieczne zasilanie i sterowanie odbiornikami o mocy do 120 W przy zachowaniu izolacji galwanicznej.
• Izolacja galwaniczna: oddziela obwód sterowania od obciążenia, chroniąc wrażliwe układy elektroniczne przed przepięciami i zakłóceniami.
• Kompaktowa obudowa modułowa: przeznaczona do montażu na szynie TH35 (DIN), oszczędza miejsce w rozdzielnicy.
• Bezawaryjna praca: brak ruchomych styków zwiększa trwałość i niezawodność w porównaniu z przekaźnikami elektromechanicznymi.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Transoptor TOZ znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna separacja galwaniczna i przesyłanie sygnałów sterujących. Sprawdza się w instalacjach automatyki budynkowej, przemysłowej oraz w układach PLC.

• Separacja galwaniczna między układem sterowania (np. PLC) a obwodem wykonawczym (stycznik, przekaźnik).
• Sterowanie małymi odbiornikami 24 V DC (sygnalizatory, siłowniki, zawory elektromagnetyczne).
• Przekazywanie impulsów sterujących do wejść styczników, przekaźników lub modułów PLC.
• Zasilanie i przełączanie sygnałów w instalacjach niskonapięciowych automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie montuj na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu obciążenia (np. 1,5 mm² dla 5 A). Śruby zacisków dokręcaj z momentem podanym w dokumentacji technicznej. Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Jakie jest napięcie sterowania transoptora? Napięcie sterowania wynosi 24–230 V AC/DC – urządzenie pracuje zarówno z prądem zmiennym, jak i stałym w pełnym zakresie.
• Jaki prąd i napięcie mogę podłączyć do wyjścia? Wyjście jest przystosowane do napięcia 24 V DC i maksymalnego prądu obciążenia 5 A. Nie wolno przekraczać tych wartości.
• Czy transoptor wymaga dodatkowego zasilania pomocniczego? Nie, jest zasilany bezpośrednio z obwodu sterowania – napięcie podawane na wejście sterujące jest jednocześnie napięciem zasilania wewnętrznej elektroniki.
