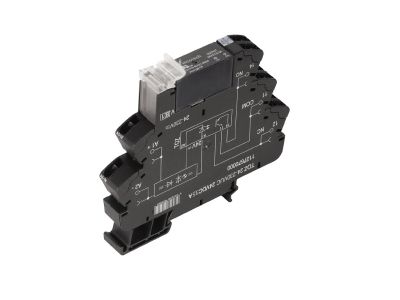

Transoptor TOZ 24-230VUC 230VAC1A | 1127710000 Weidmuller

Opis i Kluczowe Cechy

Transoptor oznaczony symbolem 1127710000 (TOZ) to urządzenie zapewniające galwaniczną izolację między obwodem sterowania a obwodem wykonawczym. Przeznaczony do pracy z napięciem sterującym w zakresie 24–230 V UC (AC/DC) oraz wyjściem 230 V AC o obciążalności prądowej 1 A. Kompaktowa konstrukcja umożliwia łatwą integrację w szafach sterowniczych i rozdzielnicach.

• Zakres napięcia sterowania 24–230 V UC (AC/DC): uniwersalność zastosowań – może być sterowany zarówno napięciem stałym, jak i zmiennym, co upraszcza projektowanie układów sterowania.
• Wyjście 230 V AC / 1 A: umożliwia bezpośrednie załączanie odbiorników o mocy do 230 W (przy 230 V), np. małych silników, zaworów, przekaźników.
• Izolacja galwaniczna (optoizolacja): separuje obwód sterujący od wykonawczego, zwiększając bezpieczeństwo personelu i odporność na zakłócenia.
• Niewielkie rozmiary montażowe: pozwala na oszczędność miejsca w szafie sterowniczej i łatwą instalację w standardowych systemach okablowania.
• Styk przełączający (brak danych o liczbie styków): zapewnia przełączanie obwodu bez potrzeby stosowania dodatkowych elementów.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw dotyczących kompatybilności elektromagnetycznej i niskiego napięcia, co potwierdza oznakowanie CE. Zaprojektowany zgodnie z ogólnymi standardami dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Transoptor TOZ 24-230VUC 230VAC1A znajduje zastosowanie wszędzie tam, gdzie wymagana jest izolacja galwaniczna między sygnałem sterującym a odbiornikiem. Idealny do systemów automatyki i sterowania.

• Sterowanie odbiornikami AC (np. wentylatory, pompy, siłowniki) z wykorzystaniem sygnałów sterujących 24–230 V AC/DC.
• Przekazywanie impulsów do styczników, przekaźników lub wejść PLC – separacja potencjałów zapobiega uszkodzeniom układów sterujących.
• Sygnalizacja stanu w szafach sterowniczych – odseparowane wyjście może sterować lampkami lub przekaźnikami sygnalizacyjnymi.
• Automatyka budynkowa – integracja z czujnikami (np. obecności, zmierzchowymi) i modułami wykonawczymi w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie transoptora może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standard w aparaturze modułowej). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (max. 1 A na wyjściu) oraz zgodnie z zaleceniami producenta. Moment dokręcania zacisków stosować według dokumentacji technicznej (brak danych – zalecane standardowe dokręcenie z siłą nie powodującą uszkodzenia). Nie przekraczać podanych parametrów granicznych.

FAQ

• Czy transoptor może być sterowany napięciem stałym i zmiennym? Tak, zakres napięcia sterowania 24–230 V UC oznacza, że urządzenie akceptuje zarówno napięcie stałe (DC), jak i zmienne (AC) w podanym przedziale.
• Jaki maksymalny prąd wyjściowy może przepływać przez transoptor? Maksymalny prąd wyjściowy wynosi 1 A (przy napięciu 230 V AC). Należy go uwzględnić przy doborze odbiornika.
• Czy transoptor wymaga dodatkowego zasilania pomocniczego? Nie – jest to urządzenie pasywne. Sterowanie odbywa się bezpośrednio napięciem podanym na wejście, a przełączanie wyjścia następuje dzięki izolacji optycznej; nie potrzeba osobnego zasilacza.
