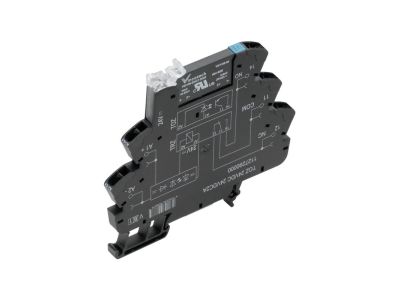

Transoptor TOZ 12VDC 24VDC2A | 1127280000 Weidmuller

Opis i Kluczowe Cechy

Transoptor TOZ (symbol 1127280000) to urządzenie służące do galwanicznej separacji sygnałów sterujących, umożliwiające przełączanie obciążeń prądem stałym do 2 A. Przystosowany do napięcia sterowania w zakresie 12–24 V DC, zapewnia bezpieczne oddzielenie obwodów sterowania od obwodów wykonawczych. Dzięki konstrukcji modułowej montowany jest na szynie TH35 (DIN), co ułatwia zabudowę w rozdzielnicach.

• Prąd wyjściowy 2 A: Pozwala na bezpośrednie sterowanie małymi odbiornikami DC, takimi jak cewki styczników, przekaźników czy diody LED sygnalizacyjne, bez konieczności stosowania dodatkowych wzmacniaczy.
• Napięcie sterowania 12–24 V DC: Kompatybilność z typowymi napięciami stosowanymi w automatyce przemysłowej i budynkowej – łatwe wpięcie do układów PLC, sterowników lub paneli operatorskich.
• Separacja galwaniczna: Izolacja między obwodem sterującym a obciążeniem zwiększa bezpieczeństwo instalacji i chroni wrażliwe elementy sterujące przed przepięciami.
• Konstrukcja modułowa: Montaż na szynę TH35 umożliwia szybką i uporządkowaną zabudowę w rozdzielnicach elektrycznych.
• Brak ruchomych części: Transoptor wykorzystuje zjawisko optoelektroniczne, co przekłada się na długą żywotność i odporność na drgania; nie wymaga konserwacji mechanicznej.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymogi dyrektywy niskonapięciowej (LVD) oraz dyrektywy kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną eksploatację w standardowych instalacjach przemysłowych i budynkowych.

Zastosowanie

Transoptor TOZ dedykowany jest do aplikacji wymagających galwanicznego oddzielenia obwodów sterujących od obciążanych. Sprawdza się w automatyce przemysłowej i budynkowej, szczególnie przy sygnałach DC.

• Sterowanie cewkami styczników i przekaźników w układach PLC – sygnały 12–24 V DC bezpośrednio z wyjścia sterownika mogą być bezpiecznie separowane i przekazywane na odbiorniki o mocy do 2 A.
• Sygnalizacja stanu – włączanie diod LED lub lamp sygnalizacyjnych w panelach operatorskich z zachowaniem izolacji od sterownika.
• Interfejs między obwodami sterowania (24 V DC) a obwodami wykonawczymi (np. 12 V DC) – przekazywanie sygnału przy różnych napięciach stałych.
• Ochrona wejść PLC przed przepięciami – transoptor działa jak bufor ochronny, zapobiegając uszkodzeniu kosztownych sterowników.

Wskazówki Montażowe

Montaż transoptora powinien być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do obciążenia (maks. 2 A) – zalecane przewody o przekroju 0,5–1,5 mm². Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i izolację obwodów.

FAQ

• Czy transoptor ma wbudowane podświetlenie LED sygnalizujące stan? Producent nie przewidział wbudowanego podświetlenia. Stan załączenia można sprawdzić mierząc napięcie na wyjściu lub przez zewnętrzną diodę sygnalizacyjną podłączoną do obciążenia.
• Jaki jest stopień ochrony IP transoptora? Producent nie podaje stopnia ochrony. Z racji przeznaczenia do montażu w rozdzielnicy, typowo urządzenia tego typu mają stopień IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować obudowę o odpowiednim IP.
• Czy transoptor nadaje się do pracy z napięciem zmiennym AC? Transoptor przeznaczony jest wyłącznie do obwodów prądu stałego (DC) – zarówno strona sterowania (12–24 V DC), jak i wyjście (obciążenie DC). Nie należy go stosować do napięć AC, gdyż może to prowadzić do uszkodzenia urządzenia.
