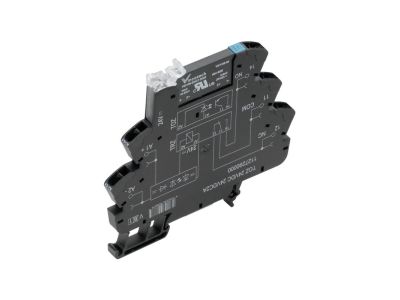

Transoptor TOZ 12VDC 230VAC1A | 1127520000 Weidmuller

Opis i Kluczowe Cechy

Transoptor oznaczony symbolem 1127520000 to urządzenie do separacji galwanicznej, które umożliwia bezpieczne sterowanie obwodami 230VAC za pomocą sygnału niskonapięciowego 12VDC. Dzięki przekaźnikowi półprzewodnikowemu (SSR) zapewnia bezstykowe przełączanie, eliminując zużycie mechaniczne i iskrzenie. Prąd wyjściowy 1A pozwala na sterowanie odbiornikami o umiarkowanym poborze mocy, a niewielkie wymiary ułatwiają montaż w rozdzielnicach i szafach sterowniczych na szynie DIN.

• Napięcie sterowania 12 V DC: umożliwia bezpośrednie podłączenie do układów logicznych, sterowników PLC lub wyjść przekaźników niskonapięciowych bez konieczności stosowania dodatkowych zasilaczy.
• Napięcie wyjściowe 230 V AC / prąd 1 A: wystarczające do przełączania oświetlenia, małych silników, zaworów elektromagnetycznych i innych standardowych odbiorników w instalacjach jednofazowych.
• Sepracja galwaniczna: izoluje obwód sterowania od obwodu mocy, co zwiększa bezpieczeństwo operatora i chroni wrażliwe urządzenia sterujące przed przepięciami.
• Bezstykowa praca (SSR): brak ruchomych części przekłada się na cichą pracę, brak iskrzenia i bardzo długą żywotność (nawet miliony cykli przełączeń).
• Kompaktowa obudowa modułowa: dopasowana do montażu na szynie TH35, oszczędza miejsce w rozdzielnicy i ułatwia uporządkowanie instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich (oznakowanie CE) oraz standardów konstrukcyjnych dla aparatury modułowej. Przeznaczone do pracy w rozdzielnicach o stopniu ochrony co najmniej IP20 w suchych pomieszczeniach.

Zastosowanie

Transoptor znajduje zastosowanie wszędzie tam, gdzie wymagana jest potencjałowa separacja między układem nadrzędnym (np. sterownik PLC, czujnik 12V) a odbiornikiem zasilanym napięciem 230V. Oto typowe scenariusze użycia:

• Sterowanie oświetleniem wewnętrznym i zewnętrznym za pomocą sygnałów z automatyki budynkowej.
• Podawanie impulsów do styczników i przekaźników mocy – transoptor zastępuje tradycyjny styk przekaźnikowy w aplikacjach wymagających wysokiej niezawodności.
• Separacja między obwodami sterowania o różnym napięciu (np. 12V DC do 230V AC) w szafach sterowniczych i na tablicach rozdzielczych.
• Włączanie małych odbiorników jednofazowych (pompy, wentylatory, elektrozawory) z sygnałów logicznych lub przycisków niskonapięciowych.

Wskazówki Montażowe

Montaż i podłączenie transoptora może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym bezwzględnym odłączeniu napięcia zasilania. Urządzenie należy zamocować na szynie montażowej TH35 (35 mm) zgodnie z zaleceniami producenta. Przewody sterowania (12V DC) oraz przewody obwodu mocy (230V AC) należy dobrać do prądu obciążenia i zabezpieczyć przed przeciążeniem. Momenty dokręcania śrub zaciskowych oraz przekroje przewodów stosować zgodnie z dokumentacją techniczną produktu. Zaleca się zachowanie odstępów izolacyjnych między obwodami różnopotencjałowymi.

FAQ

• Czy transoptor ma wbudowane podświetlenie / diodę LED sygnalizującą stan? Z danych katalogowych nie wynika, aby urządzenie wyposażone było w wskaźnik LED. Sterowanie należy sprawdzać miernikiem lub obserwując pracę odbiornika.
• Jaki jest stopień ochrony (IP) transoptora? Producent nie podaje konkretnego stopnia IP urządzenia. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnicy ma ochronę IP20 – należy chronić przed wilgocią i zabrudzeniami.
• Jaki tryb pracy ma styk wyjściowy – normalnie otwarty czy zamknięty? Transoptor jest przekaźnikiem półprzewodnikowym (SSR) bez mechanicznych styków. Jego wyjście włącza się podaniem napięcia sterowania i wyłącza zanikiem tego napięcia – działa jak styk normalnie otwarty. Dokładny schemat wewnętrzny należy sprawdzić w karcie katalogowej.
