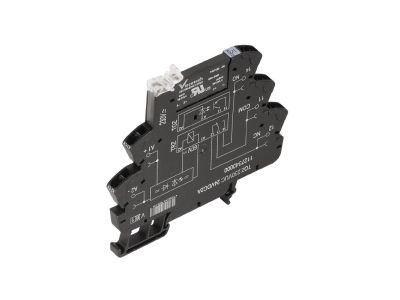

Transoptor TOZ 120VUC 24VDC2A | 1127330000 Weidmuller

Opis i Kluczowe Cechy

Transoptor oznaczony symbolem 1127330000 to urządzenie przeznaczone do separacji galwanicznej i przekazywania sygnałów sterujących. Jego napięcie sterowania 120 V UC (AC/DC) zapewnia kompatybilność zarówno z instalacjami prądu przemiennego, jak i stałego, natomiast wyjście 24 V DC o obciążalności prądowej 2 A umożliwia bezpośrednie zasilanie odbiorników 24 V, takich jak przekaźniki, czujniki czy wejścia PLC. Dzięki izolacji optycznej chroni obwody sterujące przed przepięciami i zakłóceniami.

• Napięcie sterowania 120 V UC (AC/DC): Uniwersalność zasilania – urządzenie pracuje zarówno w sieciach 120 V AC, jak i 120 V DC bez konieczności stosowania dodatkowych przetwornic.
• Wyjście 24 V DC / 2 A: Stabilne napięcie wyjściowe o prądzie do 2 A – idealne do zasilania typowych urządzeń automatyki 24 V bez ryzyka przeciążenia.
• Separacja galwaniczna (optoizolacja): Ochrona wrażliwych układów sterujących przed przepięciami i zakłóceniami pochodzącymi z obwodu wyjściowego.
• Kompaktowa konstrukcja modułowa: Montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielnicy, łatwa integracja z inną aparaturą modułową.
• Brak elementów mechanicznych: Wyjście półprzewodnikowe gwarantuje cichą pracę i długą żywotność bez zużycia styków.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Transoptor TOZ znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna oraz konwersja sygnałów sterujących. Poniżej przedstawiono typowe scenariusze użycia:

• Separacja i przekazywanie sygnałów sterujących (np. z przycisków, przełączników) do styczników, przekaźników lub wejść PLC.
• Zasilanie odbiorników 24 V DC (czujniki, siłowniki, wyświetlacze) przy wykorzystaniu standardowego napięcia sterowania 120 V.
• Ochrona wrażliwych układów elektronicznych przed przepięciami w instalacjach przemysłowych i budynkowych.
• Sterowanie urządzeniami w automatyce budynkowej (oświetlenie, wentylacja, rolety) z zachowaniem separacji obwodów sterujących i wykonawczych.

Wskazówki Montażowe

Montaż i podłączenie transoptora mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany min. 1,5 mm² dla obwodu wyjściowego). Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją producenta (jeśli dostępna). Nie przekraczaj wartości znamionowych podanych na obudowie.

FAQ

• Czy transoptor wymaga zewnętrznego zasilania? Nie – sterowanie odbywa się poprzez podanie napięcia 120 V UC na zaciski wejściowe. Wyjście 24 V DC 2 A jest gotowe do podłączenia odbiornika.
• Jaki jest stopień ochrony obudowy? Typowo dla aparatury modułowej montowanej w rozdzielnicy jest to IP20, co zapewnia ochronę przed dotykiem i wnikaniem ciał stałych o średnicy ≥12,5 mm. W środowiskach wilgotnych lub zapylonych wymagana jest dodatkowa obudowa.
• Czy mogę sterować transoptorem zarówno napięciem stałym, jak i przemiennym? Tak – oznaczenie 120 V UC oznacza, że urządzenie akceptuje napięcie 120 V zarówno prądu przemiennego (AC), jak i stałego (DC). Nie wymaga rozróżniania biegunowości.
